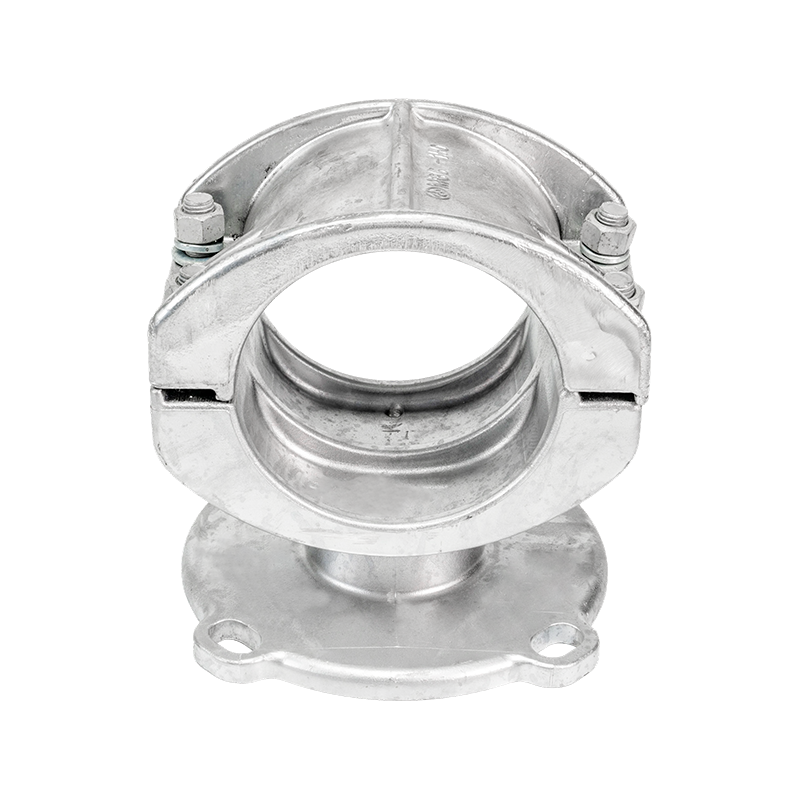

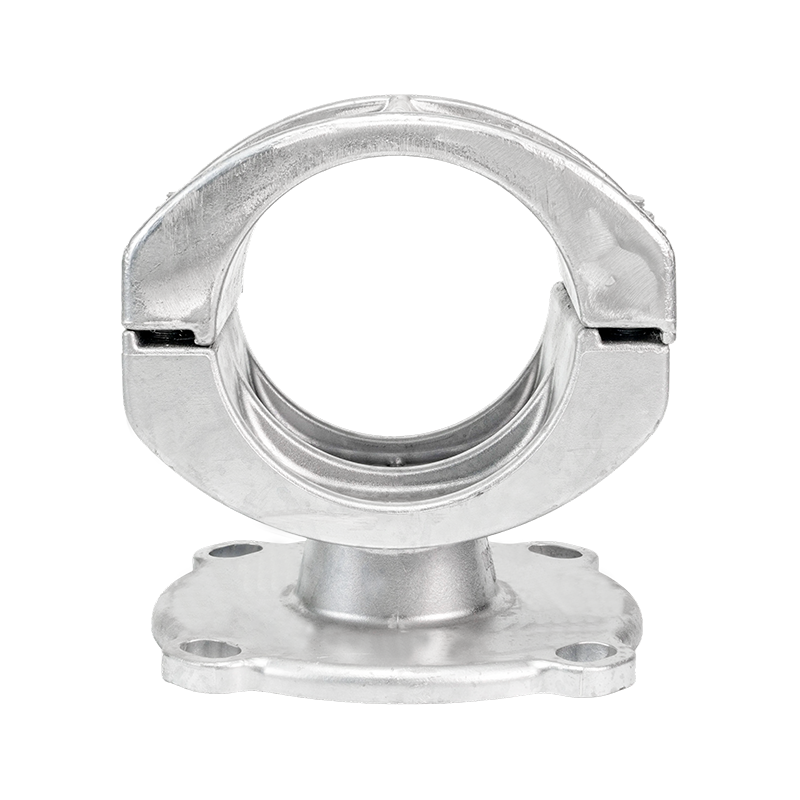

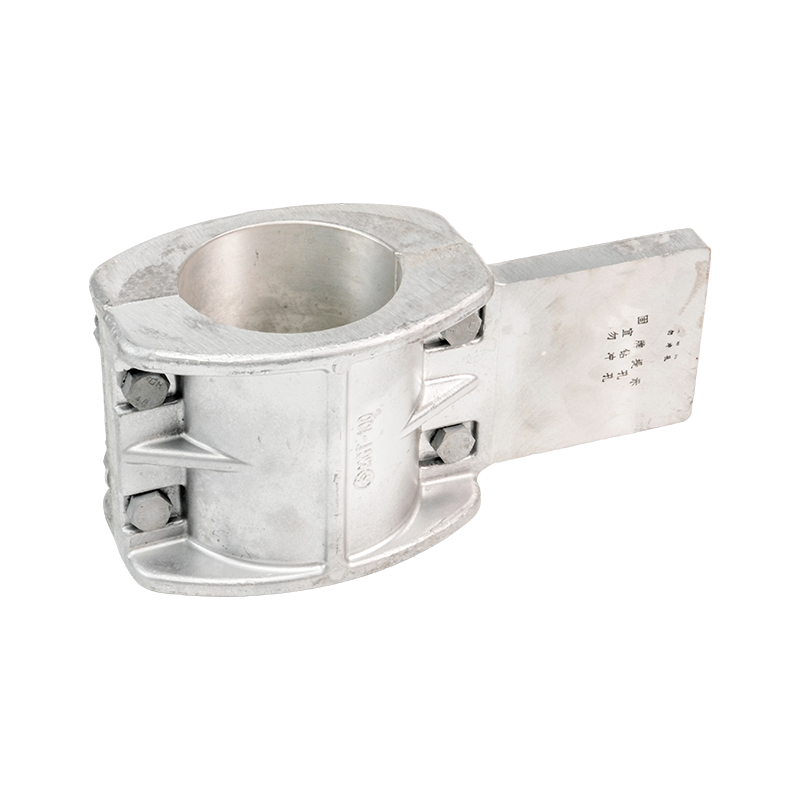

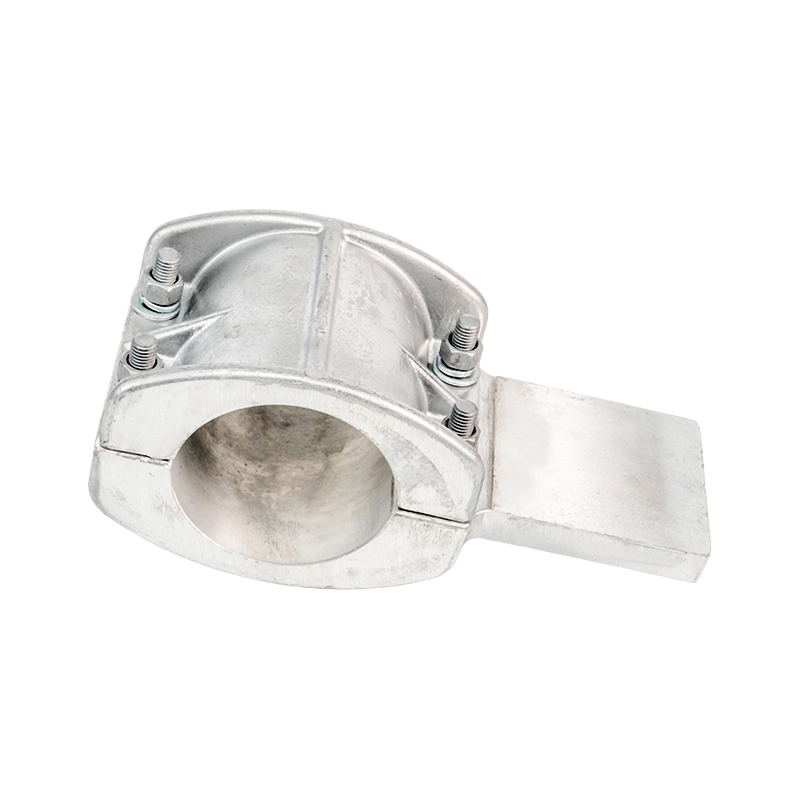

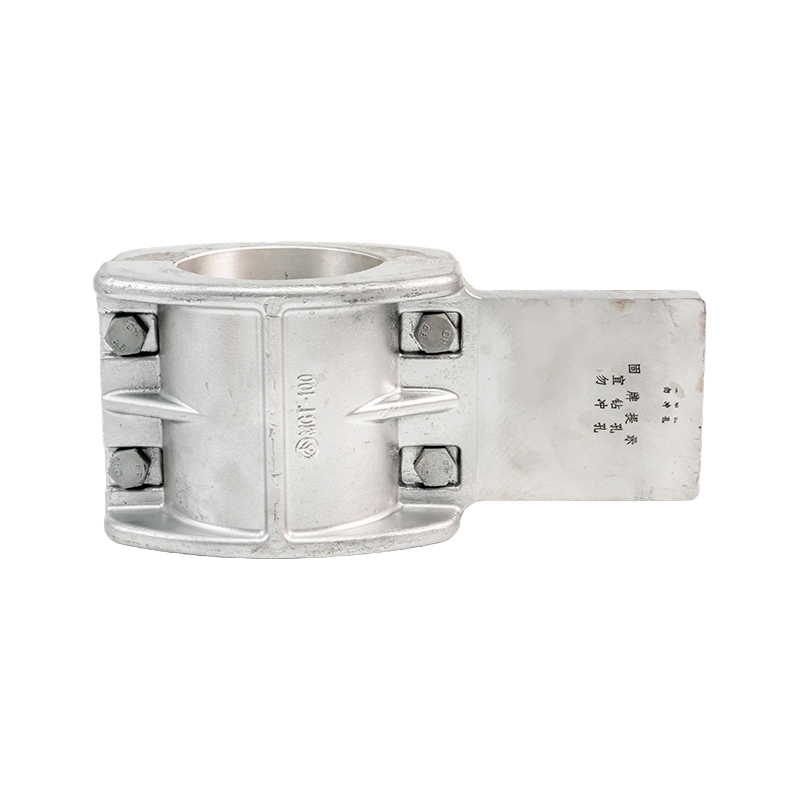

Samleskinnestøtter (fast støttetype)

Tekniske fordeler

Type MGG fast maskinvare: Kompatibel med rørformet samleskinne ytre diametere fra Φ50 mm til Φ180 mm.  Tilgjengelig i både standard og forsterkede modeller. Konstruert av varmgalvaniserte stålkomponenter, med klart definerte dimensjonsparametere og vektdata.

Type MGF End Caps: Kompatibel med rørformet samleskinne indre/ytre diametre fra Φ50/45 mm til Φ250/230 mm. Tilgjengelig i standard, dempende og terminalkuletyper. Dempingstype utstyrt med LGJ-240 til LGJ-630 dempende ledninger for å forbedre seismikk og vibrasjonsmotstand.

Strekkklemmer for ståltråder: Inkluderer integrert smidd type og universaldesigntype. Kompatibel med ståltråddiametre fra Φ7,8 mm til Φ16,0 mm, med gripestyrke fra 45 kN til 187 kN.  Produsert av varmgalvaniserte stålkomponenter, med standardiserte dimensjoner og grepstyrkeparametere.

Støtte stålkjerner av aluminium (ACSR): Strukturen samsvarer med GB1179-83-standarden. Nominelt tverrsnitt dekker 10/2 mm² til 240/30 mm². Oppgi standardiserte parametere som beregnet tverrsnitt, ytre diameter, DC-motstand, beregnet strekkfasthet og beregnet vekt.

Funksjoner

Materiale og prosess: Maskinvaren er produsert ved hjelp av varmgalvanisert stål, med sinkbeleggtykkelsen som strengt tatt oppfyller standarden på ≥85 μm. Gjennom formsmiing og varmebehandlingsprosesser oppnår materialet utmerkede mekaniske egenskaper og opprettholder god seighet selv ved lave temperaturer på -40 ℃. Overflatesandblåsing og passiveringsbehandlinger forbedrer korrosjonsmotstanden ytterligere, og oppfyller de langsiktige brukskravene i korrosive miljøer på C4-nivå.

Mekanisk ytelse: Maskinvarens grepsstyrke varierer fra 45 til 187 kN, designet med en sikkerhetsfaktor på 2,5. Finite element-analyse optimerer strukturell spenningsfordeling, og utmattelsestesting oppfyller kravet om 10^7 vibrasjonssykluser. Resonansfrekvenser kontrolleres utenfor systemets driftsområde, noe som sikrer styrkereserver for å motstå plutselige støtbelastninger.

Elektrisk ytelse: Maskinvaredesignet tar fullt ut elektrotermiske koblingseffekter, og optimaliserer strukturen for å redusere virvelstrømstap. Elektromagnetiske kraftberegninger under kortslutningsforhold samsvarer med systemstabilitetskrav, med kontaktmotstandsverdier kontrollert under 50 μΩ. Anti-korona-design sikrer at ingen delvis utladningsfenomener oppstår i høyspentmiljøer.

Miljøtilpasningsevne: Maskinvaren består 3000 timer med saltspraytesting og 2000 timer med ultrafiolette aldringstester, og opprettholder stabil ytelse under temperatursykling fra -40 ℃ til 60 ℃. Under fuktige og varme forhold forblir isolasjonsmotstanden over 10^4 MΩ. Forbedrede anti-korrosjonsbeleggløsninger er tilgjengelige for spesielle områder.
