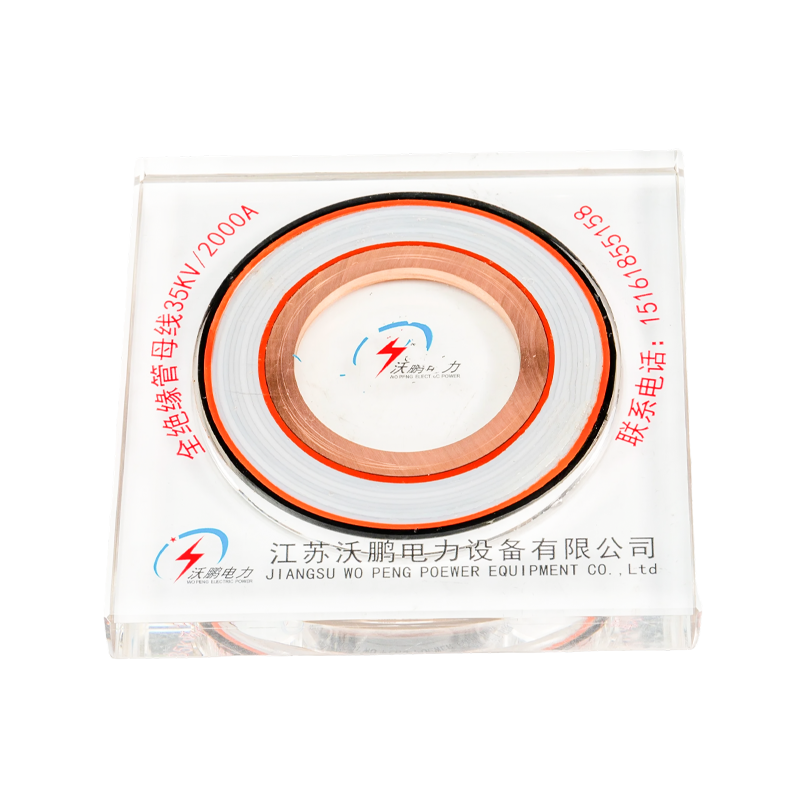

PTFE rørbussstang
WOPENG PTFE Tubular Bus Bar er spesielt designet for ekstreme miljøer. Hovedisolasjonen bruker en presis mekanisk vikling av polytetrafluoretylen (PTFE) film, med silikonolje påført mellom lagene for å danne en tett, gassfri kontinuerlig isolator. Produktet inneholder ikke mindre enn 5 kapasitive skjermer (inkludert nullskjerm, graderingsskjerm og jordingsskjerm) og er utstyrt med krypeforlengere av silikongummi for å oppnå optimalisert elektrisk feltfordeling og forbedret krypeytelse. Den tilbyr utmerket korrosjonsbestandighet og overlegen høy/lav temperaturtoleranse, med et driftstemperaturområde på -60°C til 250°C og en beskyttelsesgrad som når IP68.
- Produktdetaljer
- Funksjoner
- Kontakt oss
Tekniske fordeler
Temperaturmotstand: Driftstemperaturområde fra -60°C til 250°C.
Korrosjonsbestandighet: Motstandsdyktig mot syrer, alkalier, saltspray og organiske løsemidler.
Smøreegenskaper: Ekstremt lav friksjonskoeffisient for PTFE rørformet samleskinne, reduserer mekanisk belastning.
Høy dielektrisk styrke: Lav dielektrisk konstant, minimalt dielektrisk tap og stabil isolasjonsytelse.

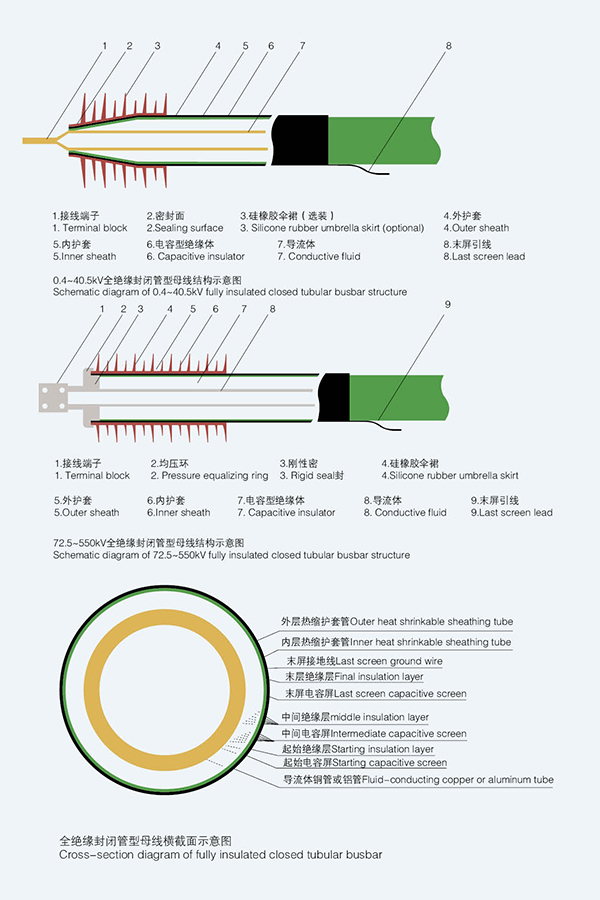

| Strukturdiagram for isolert rørskinne (polytetraoksyetylen-prosess) |
 |

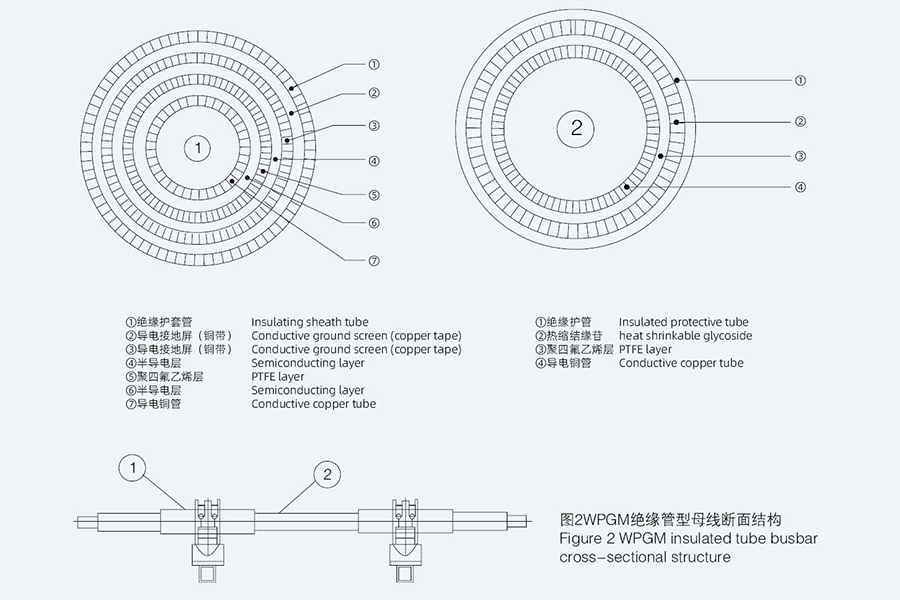

| Tverrsnittsstrukturen til den GM-isolerte rørsamlingsskinnen er vist i figur 2. Modell: GMn/n |
 |
 |
 |
| Typiske bruksløsninger for samleskinner med isolert rør |

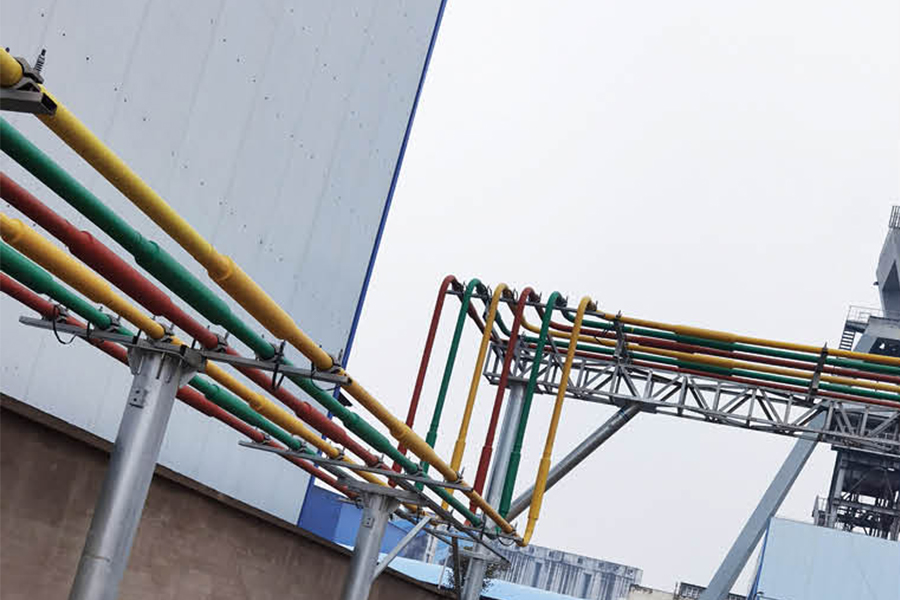

| Metode 1: Koble hovedtransformatoren til kontrollrommet Dette er den vanligste måten å påføre rørformet samleskinne på. Samleskinnen er direkte koblet fra lavspenningsklemmene til hovedtransformatoren til koblingsskapklemmer i kontrollrommet. Hovedfordeler: Egnet for store strømmer. Ledningene er klare og vakre, og kan være helisolerte eller halvisolerte. |
 |

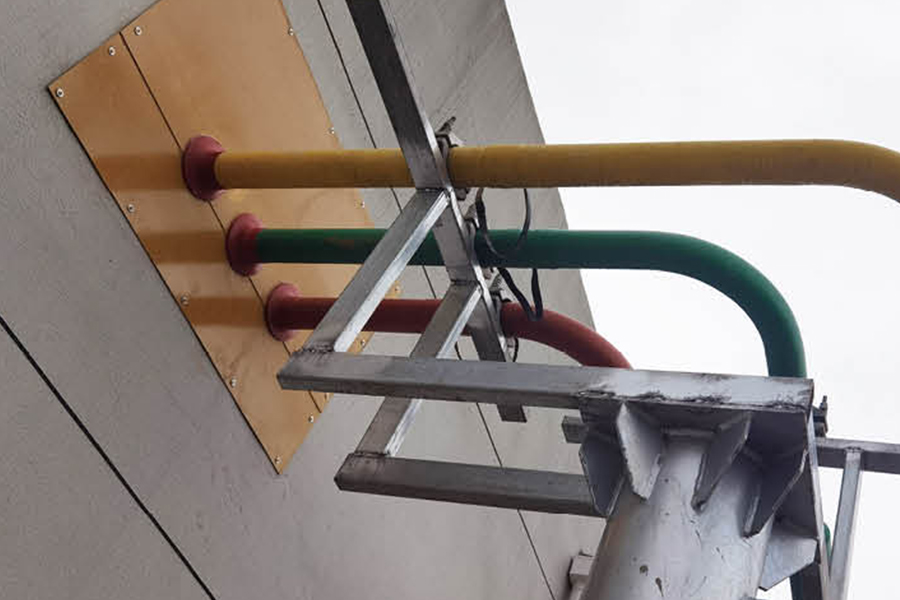

| Metode 2: Samleskinnen føres gjennom kabelgrøft eller kabelmezzanin Figuren nedenfor er en annen vanlig måte å påføre rørformede samleskinner på. Samleskinnene kan kobles til koblingsskap gjennom underjordiske kabelgrøfter eller kabelmezzaniner, og kan også brukes til koblinger mellom koblingsskap. Denne samleskinnen er fullisolert og egner seg spesielt godt i situasjoner der kabling er vanskelig. |
 |
| Metode 3: Rørformede samleskinner føres gjennom kabelgrøfter eller kabelmezzaniner Denne metoden er den øverste kabeltilkoblingsmetoden til koblingsskapet. Den kan også kobles til gjennom kabelmezzaninen og bunnkabeltilkoblingen metode. Brukere kan velge i henhold til den faktiske situasjonen. Samleskinnetypen er helisolert. |
 |
| Metode 4: Rørbuss CNC overvåkingssystem Vårt firma utvikler det selv og implementerer ubemannet intelligent overvåking av flere tekniske data på rørbussen. |
 |
| Isolert rørskinne |
 |
Tekniske utfordringer
Vikleprosesskontroll: Krav om jevn spenning mellom lag innenfor ±2 %, med ultralydassistanse nødvendig for boblekontroll.
Adhesjon mellom lag: Lav overflateenergi av PTFE rørformet samleskinne resulterer i svak binding mellom lag, som krever spesielle behandlingsmidler.
Høye kostnader: Dyrt råmateriale i PTFE-rørformet samleskinne fører til betydelig høyere produktkostnader sammenlignet med andre typer.
Vanskelig resirkulering: PTFE rørformet samleskinnemateriale er vanskelig å bryte ned, noe som resulterer i høye miljømessige prosesseringskostnader.
Om oss
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Vi samler et profesjonelt team av industrieksperter, senior ingeniører og teknisk personell, og erfarne produksjonsspesialister som har vært engasjert i kraftutstyrsteknologi i mange år.
Våre hovedprodukter inkluderer samleskinner av kobber og aluminium, samleskinner for vindkraftrør, intensive (kompakte) samleskinner og glidende kontaktledningssystemer. Vi fokuserer på FoU og produksjon av 0,4 kV–35 kV fullstendig isolerte lukkede rørsamleskinner og bussveisystemer i støpt lavspente harpiks, som gir pålitelige kraftoverføringsveier for kraftverk, transformatorstasjoner, vindparker, jernbanetransport og industrianlegg.
Hedersbevis
Nyheter
-
-
Fullt isolerte rørformede samleskinner er avhengige av tre primære isolasjonsmaterialer: PTFE (polytetrafluoretylen) , epoksyharpiks støpemasse , og EPDM silikongummi . Hvert materiale er valgt basert på spenningsklasse, ...
View More + -
A kraftbussvei er et prefabrikkert, fullstendig lukket elektrisk distribusjonssystem som fører strøm gjennom solide kobber- eller aluminiumledere plassert inne i en metallkapsling, og erstatter bunter med kabel og rør for middels og høy strøm....
View More +
Fullt isolert rørbussstang Industry knowledge
1. Hva er PTFE rørbussskinne
Den PTFE rørbussstang er en høyytelses isolert ledende komponent, sammensatt av en metalllederkjerne (kobber eller aluminium) og et polytetrafluoretylen (PTFE) isolasjonslag. Den er spesielt designet for høyspente kraftsystemer, og utnytter PTFEs unike egenskaper for å sikre sikker og effektiv kraftoverføring. En profesjonell Produsent av PTFE rørbussskinne og PTFE rørbussstang leverandør produserer produkter som oppfyller høyspenningsstandarder, med en Tilpasset PTFE rørbussskinneprodusent tilby skreddersydde løsninger for spesifikke prosjektbehov.
(1) Kjernestruktur og nøkkeltrekk
Den PTFE rørbussstang har en lederkjerne (ledningsevne ≥63 % IACS) pakket inn i et 4-8 mm tykt PTFE-isolasjonslag. Den har en sammenbruddsspenning på ≥35kV/mm , arbeidstemperaturområde på -60℃ til 200℃, og isolasjonsmotstand over 1,0×10¹⁴Ω. PTFEs non-stick, korrosjonsbestandige og lavfriksjonsegenskaper gjør samleskinnen ideell for tøffe høyspentmiljøer.
2. Hvorfor PTFE rørbussstang brukes i høyspenningssystemer
Høyspentsystemer (≥110kV) krever eksepsjonell isolasjon, stabilitet og holdbarhet, og PTFE rørbussstang oppfyller disse behovene med sine unike fordeler, inkludert:
- Overlegen isolasjonsytelse: Tåler høyspenningsgradienter (≥35kV/mm) for å forhindre lekkasje og kortslutning, kritisk for 110kV-500kV-systemer.
- Ekstrem temperaturtilpasningsevne: Fungerer stabilt i -60 ℃ til 200 ℃, egnet for utendørs høyspentstasjoner i kalde eller varme områder.
- Korrosjons- og forurensningsbestandighet: PTFE er inert overfor kjemikalier, fuktighet og støv, noe som reduserer vedlikeholdsfrekvensen i industrielle eller kystnære høyspentmiljøer.
- Lavt dielektrisk tap: Dielektrisk tapsfaktor ≤0,0002 ved 50Hz, minimerer effekttap ved langdistanse høyspentoverføring.
En pålitelig PTFE rørbussstang leverandør sikrer at disse fordelene er konsistente, noe som gjør samleskinnen til et foretrukket valg for høyspente kraftsystemer over hele verden.
3. Ytelsessammenligning med andre høyspenningsisolerte samleskinner
| Bus Bar Type | Nedbrytningsspenning | Temperaturområde | Dielektrisk tap |
|---|---|---|---|
| PTFE rørbussstang | ≥35kV/mm | -60℃~200℃ | ≤0,0002 |
| Epoxy Resin Casting Bus Bar | ≥30kV/mm | -30℃~130℃ | ≤0,001 |
| Silikongummiisolert bussstang | ≥25kV/mm | -40℃~120℃ | ≤0,0005 |
A Tilpasset PTFE rørbussskinneprodusent kan optimalisere samleskinnens struktur for spesifikke høyspentscenarier, mens en profesjonell Produsent av PTFE rørbussskinne sikrer jevn kvalitet for å møte de strenge kravene til høyspentkraftsystemer.
4. Ofte stilte spørsmål
Spørsmål 1: Hvilket spenningsområde passer PTFE rørbussstang for?
A: Den brukes hovedsakelig til 110kV-500kV høyspente kraftsystemer, med tilpassede muligheter for høyere spenningsnivåer.
Spørsmål 2: Hvordan velge en pålitelig leverandør av PTFE Tubular Bus Bar?
A: Velg leverandører med testrapporter for PTFE-isolasjonsytelse, avansert produksjonsutstyr og erfaring med høyspentprosjekter.
Spørsmål 3: Kan tilpasset PTFE rørbussstang lages for spesielle størrelser?
A: Ja, a Tilpasset PTFE rørbussskinneprodusent kan produsere samleskinner med spesifikke lederstørrelser og isolasjonstykkelser.
Q4: Hva er levetiden til PTFE Tubular Bus Bar?
A: Under normale høyspentarbeidsforhold kan den tjene 35-45 år med stabil ytelse.
