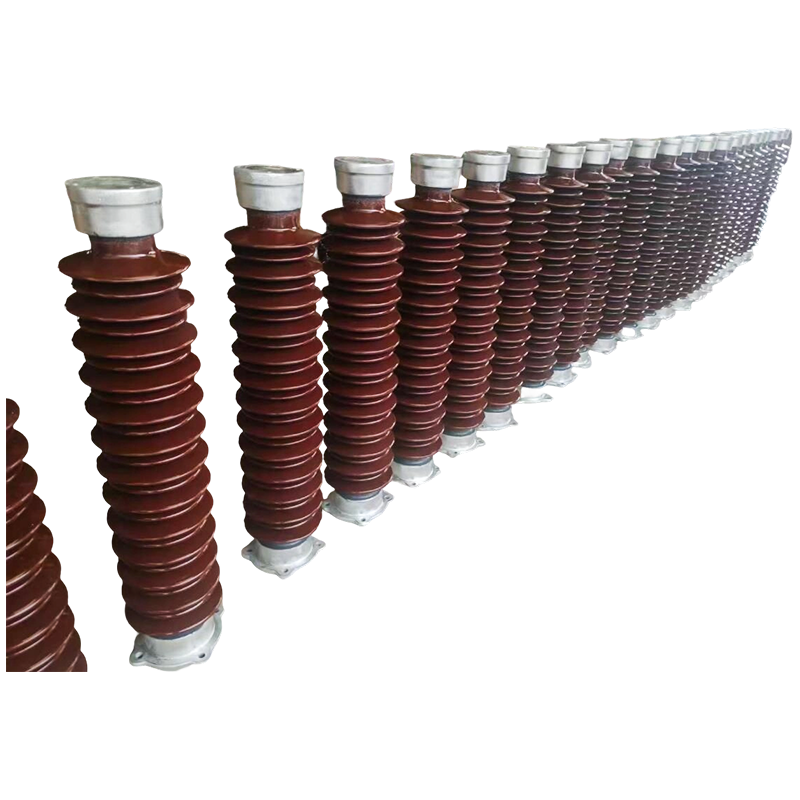

Stolpeisolator

Tekniske fordeler

Forenklet struktur og enkel installasjon: Den isolerte rørformede samleskinnen er direkte festet til stålkonstruksjoner eller betongstøtter, og eliminerer behovet for vegggjennomføringer og stolpeisolatorer. Den bruker en eksponert installasjonsmetode, støttet av dedikerte rørformede samleskinnebraketter med en avstand på ≥275 mm. Faste braketter monteres når spennvidden varierer fra 6 m til 13 m.

Høy mekanisk styrke og stort støttespenn: Den tillatte spenningen til den isolerte rørformede samleskinnen er fire ganger større enn rektangulære samleskinner, noe som gjør at den tåler betydelige kortslutningsstrømmer. Under en kortslutningsstrøm på 50 kA oppnår en Φ100×6 mm rørformet samleskinne et opphengt spenn på opptil 9 meter, og med støtte for samleskinnebrakett kan spennvidden nå 13 meter. Samleskinnen kan kobles direkte til høyspenningskamre, innendørs strømbegrensende reaktorer eller 10 kV koblingsskap, noe som reduserer behovet for tilsvarende stolpeisolatorer, samleskinnebeslag og strukturelle fundamenter.

Sterk seismisk ytelse: Produktdesignet tar hensyn til seismiske forhold, tåler horisontal akselerasjon på 0,20 g, vertikal akselerasjon på 0,15 g, vibrasjonsfrekvens på 20 Hz og toleranse for tre sinusbølgesykluser. Sikkerhetsfaktoren overstiger 1,67, noe som sikrer normal drift under samtidige seismiske og kortslutningsforhold.

Utmerket miljøtilpasningsevne: Egnet for høyder ≤4000 meter og miljøer med forurensningsgradsklasse V (sterk forurensning), designkrypeavstandsforholdet er 31 mm/kV. Etter installering av krypeforlengere på utendørsterminaler, er den totale krypeavstanden ikke mindre enn 680 mm.

Funksjoner

Verdien av strukturell forenkling
I tradisjonelle samleskinnesystemer tjener stolpeisolatorer de doble funksjonene mekanisk støtte og elektrisk isolasjon. Gjennom innovative design som direkte fester rørformede samleskinner på stålkonstruksjonsstøtter, reduseres ikke bare antall isolatorer som brukes, men systemstrukturen er fundamentalt forenklet. Dette reduserer installasjonens kompleksitet og potensielle feilpunkter, noe som gjenspeiler den teknologiske trenden med å utvikle seg fra diskrete komponenter til integrerte systemer.

Krav til miljøtilpasning
Stolpeisolatorer må oppfylle langsiktige stabile driftskrav i tøffe miljøer, spesielt under alvorlige forhold med forurensningsnivåer opp til klasse V, hvor deres anti-forurensningsoverslag blir en kritisk indikator. Ved å optimalisere utformingen av skuret, bruke hydrofobe materialer og strengt kontrollere krypeavstanden, sikres pålitelig isolasjonsytelse i spesielle miljøer som kyst- og industriforurensningsområder.

Sammenlignende analyse av installasjon og vedlikehold
Sammenlignet med de komplekse prosedyrene som kreves for å installere tradisjonelle stolpeisolatorer – som fundamentkonstruksjon, nivelleringsjustering og flerpunktsfiksering – bruker integrerte rørformede samleskinnesystemer standardiserte brakettinstallasjonsmetoder, noe som forkorter byggeperioder betydelig. Når det gjelder vedlikehold, krever tradisjonelle isolatorer regelmessig forurensningsrengjøring, sprekkdeteksjon og elektrisk testing, mens den fullstendig lukkede utformingen av rørformede samleskinner reduserer vedlikeholdsfrekvensen og -kostnadene betydelig.

Materiale- og prosesstekniske egenskaper
Moderne stolpeisolatorer er primært produsert ved hjelp av høystyrke elektrisk porselen, herdet glass eller komposittmaterialer. Blant disse tilbyr komposittisolatorer fordeler som utmerket hydrofobitet, høy sprengningsmotstand og lav vekt.
