Hva gjør magnesium-aluminiumslegering rørformede samleskinner essensielle for ultra-høyspent kraftoverføringssystemer?

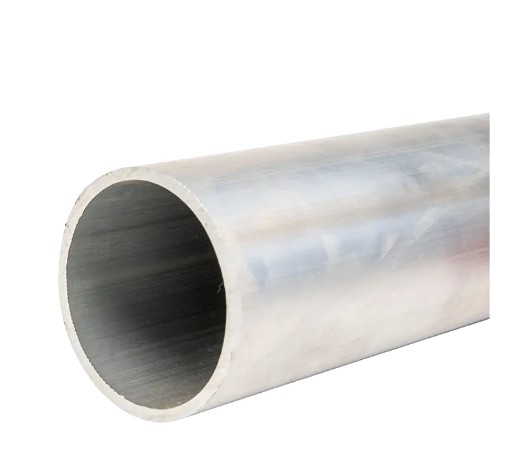

Ultra-høyspent (UHV) rørformede samleskinner av magnesium-aluminiumslegering tjene som kjerneledende komponenter for 500kV og over ekstra høyspenning og ultrahøyspent kraftoverførings- og transformasjonssystemer . Disse produktene er produsert ved hjelp av materialsystemer av magnesium-aluminiumslegering gjennom presisjonsekstruderingsprosesser, og kombinerer lett konstruksjon, høy elektrisk ledningsevne og utmerket mekanisk styrke . Produktserien omfatter flere materialspesifikasjoner, inkludert 6063G aluminium-magnesium-legering, LF21Y aluminium-mangan-legering, 6R05 sjeldne jordarters aluminiumslegering og 2A14 varmebestandig aluminiumslegering, som omfattende dekker UHV-applikasjonsscenarier fra 2700kV, 5700kV, 5700kV, ±800kV, til 1000kV. Under nominelle driftsforhold når den elektriske ledningsevnen ≥60 % IACS , med nominell strømkapasitet opp til 12 000A , strekkstyrke opprettholdes i 180-250 MPa område, driftstemperatur dekning fra -40℃ til 150℃ , og en designet levetid på 30-40 år .

Materialsystem og legeringssammensetning design

Primære legeringskvaliteter og egenskaper

Materialvalget for UHV rørformede samleskinner av magnesium-aluminiumslegering bestemmer direkte deres elektriske ytelse og mekaniske pålitelighet. Nåværende ingeniørapplikasjoner bruker primært følgende fire legeringskategorier:

• 6063G aluminium-magnesiumlegering : Tilhører Al-Mg-Si varmebehandlebare forsterkende legeringssystem, med utmerket ekstruderingsbehandlingsytelse og korrosjonsbestandighet. Den elektriske ledningsevnen er omtrent 53-55% IACS, med strekkstyrke på 120-150MPa, egnet for konvensjonelle UHV-transformatorstasjons samleskinnesystemer.
• LF21Y aluminium-mangan legering : En Al-Mn-serien anti-rust aluminiumslegering med enestående atmosfærisk korrosjonsmotstand og god sveisbarhet, med moderat styrke. Den brukes først og fremst i utendørs transformatorstasjoner i kyst- og miljøer med høy luftfuktighet.
• 6R05 Rare-Earth aluminiumslegering : Inkorporerer sjeldne jordarters elementer (som Ce, La, etc.) i aluminiumsmatrisen, noe som forbedrer kornstrukturen betydelig, forbedrer høytemperaturstyrke og krypemotstand. Den elektriske ledningsevnen når ≥60 % IACS, med strekkstyrke på 180-220MPa, egnet for høystrøms, tunglastede UHV-hubstasjoner.
• 2A14 Varmebestandig aluminiumslegering : En Al-Cu-Mg-Si-serie med høy styrke varmebestandig legering som er i stand til langvarig drift over 150 ℃, med en strekkstyrke som overstiger 250 MPa. Den brukes hovedsakelig til generatoruttak, elektriske ovnstransformatorer og andre applikasjoner med høy strøm og høy temperaturstigning.

Kritisk kjemisk sammensetningskontroll

Nøyaktig kontroll av legeringssammensetningen er en forutsetning for å sikre konsistent samleskinneytelse. Med 6063G-legering som et eksempel, må massefraksjonene av dens primære elementer kontrolleres strengt innenfor følgende områder:

Magnesium (Mg), som det primære legeringselementet, kombineres med silisium (Si) for å danne Mg2Si-forsterkende faser. Gjennom T6 varmebehandling (løsningsbehandling kunstig aldring) kan materialstyrken økes betydelig. I mellomtiden har tilsetning av magnesium relativt liten negativ innvirkning på elektrisk ledningsevne, noe som gjør at 6063G-legeringen kan oppnå en utmerket balanse mellom styrke og ledningsevne.

Elektrisk ytelse og strømbæreevne

Elektrisk ledningsevne og motstandsegenskaper

Kjerneelektriske ytelsesindikatorer for UHV rørformede samleskinner er elektrisk ledningsevne og DC-motstand. I henhold til tekniske måledata viser forskjellige legeringskvaliteter varierende ledende egenskaper:

• 6063G-T6 Tilstand : Elektrisk ledningsevne ≥53 % IACS, resistivitet ved 20℃ omtrent 0,0325 Ω·mm²/m
• 6101-T7 Tilstand : Elektrisk ledningsevne ≥56 % IACS, resistivitet ved 20℃ omtrent 0,0308 Ω·mm²/m
• 6R05 Rare-Earth Alloy : Elektrisk ledningsevne ≥60 % IACS, resistivitet ved 20℃ omtrent 0,0287 Ω·mm²/m
• 1060 rent aluminium : Elektrisk ledningsevne ≥61 % IACS, men med lavere mekanisk styrke, brukes kun i applikasjoner der styrkekrav ikke er kritiske

Ta en 500kV transformatorstasjon som et eksempel, når du bruker 6063G rørformede samleskinner med en ytre diameter på 160mm og veggtykkelse på 8mm , er tverrsnittsarealet ca 3848 mm² . Under omgivelsestemperatur på 35 ℃ og leder tillatt temperatur på 80 ℃, når den kontinuerlige strømbærekapasiteten 4500-5000A . Hvis 6R05 sjeldne jordartsmetaller med samme spesifikasjon brukes, kan strømbærekapasiteten økes til 4800-5300A , som representerer en forbedring på ca. 6-8%.

Designreferanse for gjeldende bæreevne

Den nåværende bæreevnedesignen til rørformede samleskinner må ta hensyn til ledertverrsnitt, varmespredningsforhold, omgivelsestemperatur og solstrålingsfaktorer. Følgende tabell gir referanseverdier for strømbærekapasitet for typiske spesifikasjoner under utendørsforhold (omgivelsestemperatur 35 ℃, ledertemperatur 80 ℃, solstrålingsintensitet 1000 W/m²):

Det er bemerkelsesverdig at når rørformede bussskinner brukes til forbindelser mellom GIS (Gas Insulated Switchgear) og transformatorer eller effektbrytere , må den faktiske strømbærekapasiteten multipliseres med en korreksjonsfaktor på 0,85-0,90 på grunn av kompakt plass og begrensede varmespredningsforhold.

Mekanisk styrke og strukturell design

Strekk- og flytestyrke

UHV rørformede bussskinner må tåle flere mekaniske belastninger under drift, inkludert egenvekt, vindtrykk, isdannelse og elektrodynamiske kortslutningskrefter. Deres mekaniske ytelsesindikatorer må oppfylle følgende krav:

• Strekkstyrke (Rm) : ≥180MPa (6R05-legering kan nå over 220MPa)
• Utbyttestyrke (Rp0,2) : ≥120MPa (6063G i T6-tilstand omtrent 150MPa)
• Forlengelse (A50) : ≥8 % (sikrer ikke sprø brudd under installasjonsbøyning)
• Elastisk modul : Omtrent 70GPa, tilsvarende rent aluminium

Ved kortslutningsstrømpåvirkning må samleskinner tåle enorme elektrodynamiske krefter. Tar en 50kA/3s kortslutningsstrøm som et eksempel kan den elektrodynamiske kraften mellom tilstøtende parallelle ledere nå flere tusen Newton per meter, noe som krever at samleskinner har ikke bare tilstrekkelig statisk styrke, men også god utmattelsesmotstand. Tretthetsgrensen for magnesium-aluminiumslegeringer er ca 35–40 % av strekkfastheten, noe som gir god holdbarhet i vindinduserte vibrasjoner og kortslutningsvibrasjonsmiljøer.

Avbøynings- og støttespenndesign

Støttespennet til rørformede samleskinner påvirker direkte prosjektkostnadene og driftssikkerheten. I henhold til IEEE Std 605 og DL/T 5222 standarder er den maksimale avbøyningen av utendørs rørformede samleskinner generelt begrenset til innenfor 1/200 til 1/150 av spennet. Tar den ofte brukte φ160×8 mm rørformet samleskinne som et eksempel, under den kombinerte virkningen av egenvekt og grunnleggende vindtrykk (0,5kN/m²), kan det maksimale støttespennet nå 8-10 meter . Hvis det brukes forsterkede støtter eller spennvidden reduseres til 6-7 meter, kan nedbøyningen reduseres betydelig og vindindusert vibrasjonsmotstand forbedres.

For store applikasjoner i UHV-transformatorstasjoner (som kryssende veier eller utstyrsområder), rørformet samleskinne demping wire Komposittstrukturer brukes ofte, eller hjelpestøtter legges til midt i spennet for å undertrykke brisinduserte vibrasjoner og kortslutningsvibrasjoner. Målinger har vist at etter installering av dempende ledninger av aluminiumtråd inne i rørformede samleskinner, kan brisindusert vibrasjonsamplitude reduseres med over 60 % , som effektivt forhindrer tretthetsbruddrisiko.

Værbestandighet og korrosjonsbeskyttelse

Atmosfærisk korrosjonsadferd

Overflaten av magnesium-aluminiumlegering rørformede samleskinner danner naturlig en tett Al2O3-oksidfilm med en tykkelse på ca. 2-10nm. Denne oksidfilmen viser god stabilitet i miljøer med pH-verdier mellom 4-9, og forhindrer effektivt ytterligere korrosjon av underlaget. I industrielle atmosfærer (som inneholder SO₂), marine atmosfærer (inneholdende Cl⁻) og miljøer med sur nedbør, kan imidlertid oksidfilmen bli skadet, noe som kan føre til gropdannelse eller intergranulær korrosjon.

Akselererte korrosjonstestdata indikerer at den årlige korrosjonshastigheten for 6063G-legering i industrielle atmosfæriske miljøer er ca. 0,5-1,5μm , og i marine atmosfæriske miljøer ca 1,0-3,0μm . Basert på en designlevetid på 30 år og veggtykkelse på 8mm, selv uten ekstra beskyttelse, er korrosjonstapet kun 1–2 % av veggtykkelsen, med begrenset innvirkning på strukturell styrke. I sterkt korrosive miljøer (som kystområder med høy salttåke) anbefales imidlertid overflateanodisering eller anti-korrosjonsbelegg.

Overflatebeskyttelsesprosesser

For å forlenge levetiden til rørformede samleskinner i tøffe miljøer, brukes følgende beskyttelsestiltak vanligvis:

1. Anodiseringsbehandling : Genererer en 10-25μm tykk Al₂O₃-film på overflaten gjennom elektrokjemiske metoder, med høy hardhet og gode isolasjonsegenskaper, med korrosjonsbestandighet forbedret med 3-5 ganger.
2. Fluorokarbonbelegg : Sprøyting av PVDF eller FEVE fluorkarbonbelegg med en filmtykkelse på 30-50μm, som viser utmerket farge- og glansretensjon i ultrafiolette og salttåkemiljøer, med korrosjonsbeskyttelse som overstiger 20 år.
3. Hot-Dip belegg : Påføring av varmgalvanisering eller tinnbelegg på koblingsutstyr og andre forskjellige metallkontaktområder for å forhindre galvanisk korrosjon.
4. Konduktiv fettbeskyttelse : Påføring av sinkholdig eller sølvholdig ledende fett på leddkontaktflater for både å redusere kontaktmotstanden og isolere luft og fuktighet.

Teknologiutviklingstrender

Nye materialer og prosesser

Etter hvert som UHV-prosjekter går mot høyere spenningsgrader og større overføringskapasitet, fortsetter magnesium-aluminiumlegering rørformet samleskinneteknologi å utvikle seg:

• Styrking av nanokompositt : Å introdusere TiB₂- eller Al₂O3-partikler i nanoskala i aluminiumsmatrisen kan øke strekkstyrken til over 300 MPa uten å redusere elektrisk ledningsevne betydelig, samtidig som krypemotstanden forbedres.
• Kontinuerlig ekstruderingsteknologi : Bruk av Conform kontinuerlige ekstruderingsprosesser muliggjør produksjon av rørformede samleskinner med ubegrenset lengde, eliminerer grensesnittsvakheter fra konvensjonell ekstrudering og forbedrer produktkonsistensen betydelig.
• Online slukking og aldring : Integrering av ekstruderings-, bråkjølings- og aldringsprosesser i en enkelt produksjonslinje forkorter produksjonssyklusene, mens presis temperaturkontroll reduserer ytelsesvariasjonen i T6-tilstand til innenfor ±5 %.

Intelligent overvåkingsteknologi

Moderne UHV-transformatorstasjoner introduserer gradvis tingenes internett og kunstig intelligens-teknologier for sanntidsovervåking av driftsforhold for rørformet bussskinne:

1. Distribuert fiberoptisk temperaturmåling : Legge optiske fibre på overflaten av rørformede samleskinner eller ved skjøter, ved å bruke Raman-spredning eller Brillouin-spredningsprinsipper for å oppnå distribuert temperaturfeltmåling med nøyaktighet på ±1℃ og romlig oppløsning på 0,5 meter.
2. Trådløs belastningsovervåking : Installering av trådløse belastningssensorer i miniatyr ved støttepunkter og midtspenn for å samle vibrasjonsfrekvens og amplitude i sanntid, og identifisere brisindusert vibrasjon og isgalopperende risiko gjennom spektralanalyse.
3. AI-feilprediksjon : Trene maskinlæringsmodeller basert på historiske driftsdata, utføre fusjonsanalyse på flerdimensjonale data, inkludert temperatur, vibrasjon og meteorologiske forhold, for å forutsi potensielle feil 72 timer på forhånd med en nøyaktighet på over 90 %.

Ser fremover, UHV rørformede samleskinner av magnesium-aluminiumslegering vil utvikle seg mot høyere styrke, høyere elektrisk ledningsevne, lengre levetid og større intelligens , som gir solid utstyrsstøtte for å bygge et nytt kraftsystem med fornybar energi som bærebjelke.
