Hvordan velge riktig rørbussstang i aluminiumslegering?

Hvordan velge riktig rørbussstang i aluminiumslegering

Det mest direkte svaret: velg din rørformet samleskinne i aluminiumslegering basert på fire kjerneparametere – legeringskvalitet, ytre diameter og veggtykkelse, aluminiumsrørformet samleskinnestrømklassifisering og miljøforholdene på installasjonsstedet. Å få disse fire riktig eliminerer de vanligste årsakene til for tidlig feil, termisk overbelastning og mekanisk kollaps i utendørs transformatorstasjoner og transmisjonskonstruksjoner. Denne veiledningen går gjennom hver faktor med spesifikke data, bransjesammenligninger og praktisk veiledning for å hjelpe ingeniører, innkjøpsteam og prosjektledere med å ta velinformerte beslutninger.

Hvorfor aluminiumsrørbussskinner er det foretrukne valget for høyspentinstallasjoner

Rørformede samleskinner i aluminiumslegering har i stor grad erstattet solide og flate lederformater i mellom- og høyspent utendørs koblingsanlegg, understasjoner og overføringskonstruksjoner. Årsakene er godt støttet av tekniske data.

En hul rørprofil bruker materiale mer effektivt enn en solid stang med tilsvarende tverrsnitt. For en gitt strømbærende kapasitet kan en rørformet leder oppnå samme hudeffektytelse med 30–40 % mindre materialmasse sammenlignet med en solid stang. Dette oversetter direkte til redusert strukturell belastning på støtteisolatorer og portalstålverk - en betydelig fordel i busarrangementer med lange spennstasjoner der spenn på 8 til 15 meter mellom støttene er typiske.

Aluminiumslegeringer tilbyr også et styrke-til-vekt-forhold som stål og kobber ikke kan matche til sammenlignbare kostnadsnivåer. For utendørs bruk som er utsatt for vind, isbelastning og seismiske hendelser, er denne mekaniske ytelsen ikke bare en bekvemmelighet – det er et strukturelt sikkerhetskrav. Det rørformede tverrsnittet gir høy seksjonsmodul og treghetsmoment per vektenhet, noe som muliggjør lengre spenn uten overdreven nedsynkning eller vibrasjonsindusert tretthet ved klemmefestepunkter.

Korrosjonsbestogighet er en annen praktisk fordel. Det naturlige oksidlaget på overflater av aluminiumslegering gir tilstrekkelig beskyttelse i de fleste atmosfæriske miljøer. I kystnære eller tungt industrielle miljøer kan anodisering eller spesielle overflatebehandlinger spesifiseres for å forlenge levetiden utover 30 år med rutinemessig vedlikehold.

Forstå aluminiumslegeringskvaliteter som brukes i rørformede samleskinner

Ikke alle aluminiumslegeringer yter like i samleskinneapplikasjoner. Valget av legeringskvalitet påvirker elektrisk ledningsevne, strekkstyrke, sveisbarhet og motstand mot spenningskorrosjon. De tre mest spesifiserte legeringsseriene for rørformede samleskinneapplikasjoner av aluminiumslegering er 1xxx, 6xxx og den mindre vanlige 5xxx-serien.

1350 legering (Al 99,5 % — 1xxx-serien)

Alloy 1350-H14 eller H19 er standardkvaliteten for elektriske ledere. Den inneholder minimum 99,5% aluminium og oppnår en elektrisk ledningsevne på ca 61 % IACS (International Annealed Copper Standard). Strekkstyrken er moderat - vanligvis 95–130 MPa avhengig av temperament - som begrenser bruken til kortere spenn eller applikasjoner der strukturelle belastninger er beskjedne. Dens primære fordel er maksimal ledningsevne per enhetstverrsnitt, noe som gjør den til den foretrukne legeringen når det overordnede designmålet er å minimere motstandstap.

6061 og 6063 legering (Al-Mg-Si — 6xxx-serien)

6xxx-seriens legeringer representerer den mest brukte gruppen for strukturelle samleskinneapplikasjoner. Legering 6061-T6 tilbyr strekkfasthet av 260–310 MPa og flytegrense på ca 240–276 MPa , samtidig som elektrisk ledningsevne på ca 43 % IACS . Legering 6063-T6 gir litt lavere styrke (strekkstyrke ~205–240 MPa), men høyere ledningsevne (~53% IACS) og utmerket ekstruderbarhet, noe som gjør det til det foretrukne valget for komplekse rørprofiler.

I de fleste nettstasjons samleskinneprosjekter finner 6063-T6 den mest praktiske balansen mellom elektrisk ytelse og mekanisk bæreevne. Den viser også god sveisbarhet ved bruk av MIG- eller TIG-prosesser, noe som er kritisk for feltskjøter og ekspansjonssløyfer.

6101 legering (Al-Mg-Si — strukturell høy ledningsevne)

Alloy 6101-T61 eller T64 er spesielt utviklet for applikasjoner med elektriske bussledere hvor både mekanisk styrke og ledningsevne over 55 % IACS er nødvendig. Det oppnår 55–57 % IACS med strekkfasthet på ca 220–260 MPa . Denne legeringen spesifiseres ofte for bussystemer med høy strømgenerator og busstrukturer med stor kapasitet understasjoner der verken konduktivitet eller strukturell ytelse kan bli vesentlig kompromittert.

Aluminiumsrørskinne Gjeldende vurdering: Hvordan dimensjoneres riktig

Den aluminiumsrørformede samleskinnestrømmen bestemmes av lederens evne til å spre varme generert av resistive tap (I²R) uten å overskride den maksimalt tillatte ledertemperaturen - vanligvis 90°C for kontinuerlig rangerte aluminiumsskinner i samsvar med IEC 62271 og ANSI/IEEE standarder.

Nåværende vurdering avhenger av følgende variabler:

• Ytre diameter (OD) og veggtykkelse – definerer sammen tverrsnittsareal og overflateareal for varmeavledning
• Legeringskonduktivitet i %IACS
• Omgivelsestemperatur (standardreferanse: 40°C for IEC, 25°C for IEEE )
• Solinnstråling (betydelig for utendørs horisontale samleskinner)
• Vindhastighet (øker konvektiv kjøling; vanligvis antatt kl 0,6 m/s til 1,0 m/s for konservative utendørsvurderinger)
• Lederorientering (horisontal vs vertikal påvirker naturlig konveksjon)

Som en praktisk referanse gir tabellen nedenfor veiledende strømklassifiseringer for 6063-T6 aluminiumsrørformede samleskinner ved 40°C omgivelsestemperatur, i stillestående luft (konservativ), med en maksimal ledertemperatur på 90°C:

Disse verdiene er veiledende. Utfør alltid en stedsspesifikk termisk vurderingsberegning ved å bruke den faktiske omgivelsestemperaturen, solabsorpsjonskoeffisient, emissivitet og vindhastighetsdata for prosjektstedet. På steder i høyden over 2000 m reduseres lufttettheten og konvektiv kjøling reduseres, noe som krever ytterligere reduksjon av typisk 5–10 % per 1 000 m over 1 000 m høyde .

Kortslutningsstrømmotstand er like viktig. For en 110 kV nettstasjon med et systemfeilnivå på 40 kA i 1 sekund , må nødvendig ledertverrsnitt basert på adiabatisk oppvarming beregnes for å sikre at temperaturen ikke overskrider legeringens korttidsmotstandsgrense (vanligvis 200°C for 6063-T6 ). Ved å bruke den adiabatiske formelen: A = I × √t / K , hvor K for aluminium er ca. 87 A·s^0,5/mm², krever en 40 kA/1 s feil et minimumstverrsnitt på ca. 460 mm² — godt innenfor rekkevidden av standard rørprofiler, men en parameter som må bekreftes eksplisitt.

Dimensjonalt utvalg: Ytre diameter, veggtykkelse og spennutforming

Å velge riktig ytre diameter og veggtykkelse innebærer å balansere tre konkurrerende krav: strømbærende kapasitet, mekanisk styrke under spennbelastning og koronautladningsstyring ved høye spenninger.

Aktuelle og hudeffekthensyn

Ved strømfrekvenser (50 eller 60 Hz) har vekselstrøm en tendens til å flyte fortrinnsvis nær den ytre overflaten av en leder - hudeffekten. Huddybden for aluminium ved 50 Hz er omtrentlig 11 mm . Dette betyr at for et rør med en veggtykkelse større enn ca. 11 mm, bidrar den indre delen av veggen mindre til strømledning enn den ytre sonen. For de fleste praktiske samleskinnediametre (OD 50–200 mm) med veggtykkelser på 5–15 mm, er hudeffekten moderat, men bør tas med i motstandsberegninger, spesielt ved høyere frekvenser eller med betydelig harmonisk innhold.

I praksis betyr dette å øke den ytre diameteren (i stedet for veggtykkelsen) er den mer effektive måten å øke strømkapasiteten når veggtykkelsen overstiger ca. 8–10 mm. En større diameter øker også overflatearealet som er tilgjengelig for konvektiv varmeavledning.

Mekanisk spennbelastning

Samleskinnen må støtte sin egen egenvekt, vindbelastning, og i noen regioner, isakkumuleringsbelastning, over hele konstruksjonsspennet uten å overskride tillatte spennings- eller nedbøyningsgrenser. Den kritiske konstruksjonskontrollen er den maksimale bøyespenningen ved midtspenning eller ved klemmefestepunkter.

For et enkelt støttet horisontalt spenn er det maksimale bøyemomentet M = wL²/8, hvor w er den fordelte lasten per lengdeenhet (N/m) og L er spennlengden. Den resulterende bøyespenningen σ = M × (OD/2) / I, hvor I er det andre arealmomentet til det rørformede tverrsnittet. For 6063-T6 med en flytegrense på ca 170 MPa , er den tillatte utformingen typisk satt til 50–65 % av utbytte , som gir en tillatt på ca 85–110 MPa .

For eksempel et 100 mm OD × 8 mm vegg 6063-T6 rør på et 10 meters spenn med en fordelt vindlast på 300 N/m og egenvekt på ca. 19,2 N/m vil oppleve en kombinert distribuert last på omtrent 320 N/m. Den resulterende bøyespenningen i midten av spennet beregnes til ca 62 MPa — komfortabelt innenfor det tillatte området, bekrefter at spennvidden er strukturelt akseptabel.

Corona-utladning og minimum lederdiameter

Ved spenninger over ca. 66 kV blir den elektriske feltgradienten ved lederoverflaten en designbegrensning. Koronautladning oppstår når overflatens elektriske felt overstiger ca 1500 kV/m (topp) i luft ved havnivå. Økning av lederens ytre diameter reduserer overflatefeltgradienten og øker koronastartspenningen.

For et 220 kV-system med en fase-til-jord-spenning på ca. 127 kV (RMS), en minimum leder OD på ca. 80–100 mm er vanligvis nødvendig for å opprettholde koronaytelsen innenfor akseptable grenser. Ved 500 kV, OD-verdier på 120–180 mm er typiske. Dette er grunnen til at den ytre diameteren til høyspent samleskinner ofte er drevet av koronakrav i stedet for strømstyrke alene.

Alternativer for overflatebehandling og korrosjonsbeskyttelse

Overflatetilstanden til en rørformet samleskinne av aluminiumslegering påvirker både dens langsiktige korrosjonsmotstand og den elektriske ytelsen til boltede eller fastklemte ledd. Å forstå tilgjengelige behandlingsalternativer hjelper med å matche spesifikasjonen til installasjonsmiljøet.

Mill Finish (som ekstrudert)

De fleste rørformede samleskinner i aluminium leveres med en møllefinish - den naturlige ekstruderte overflaten med et tynt naturlig oksidlag. Dette er tilstrekkelig for indre, ikke-industrielle miljøer med moderat fuktighet. Overflaten bør rengjøres og en kontaktfugemasse påføres ved alle bolteforbindelser for å forhindre galvanisk korrosjon og redusere kontaktmotstanden.

Anodisering

Hard anodisering produserer et oksidlag av 25–100 µm tykkelse, noe som betydelig forbedrer motstanden mot slitasje, gropkorrosjon og atmosfærisk angrep. Det er den foretrukne overflatebehandlingen for kystmiljøer (marine C4–C5 korrosjonskategorier i henhold til ISO 9223) og for installasjoner i kjemiske anleggsatmosfærer. Merk at anodiserte overflater ved kontaktområder må slipes eller maskeres før anodisering for å opprettholde lav kontaktmotstand ved skjøter.

Blikk eller sølvplettering ved kontaktsoner

Ved kontaktområder med boltede ledd, fortinning (vanligvis 10–25 µm ) eller sølvbelegg ( 5–15 µm ) spesifiseres ofte for å forhindre oppbygging av aluminiumoksid og sikre stabil elektrisk kontakt med lav motstand gjennom levetiden. Sølvbelegg gir lavere og mer stabil kontaktmotstand, men til høyere pris; tinnbelegg er mye brukt som et praktisk og kostnadsbalansert alternativ.

Maling Belegg

I noen industrielle prosjekter er den rørformede samleskinnekroppen (unntatt kontaktsoner) belagt med en epoksyprimer pluss polyuretan topplakksystem. Dette er vanlig i petrokjemiske eller offshore-applikasjoner der det forventes et C5-M korrosjonsmiljø. Beleggtykkelse er typisk 80–120 µm DFT (tørr filmtykkelse) per strøk for et to-lags system.

Termisk utvidelse og fleksibel tilkoblingsdesign

Aluminium har en termisk utvidelseskoeffisient på ca 23 × 10⁻⁶ /°C — ca. 40 % høyere enn stål. På et 15-meters samleskinnespenn gir en temperaturendring på 60°C (fra vinterlav til sommer fulllast høy) en lineær utvidelse på ca. 20,7 mm . Hvis denne ekspansjonen ikke tas opp av fleksible ekspansjonsfuger eller glidende klemmefester, kan den resulterende trykkspenningen forårsake knekking, klemskader eller isolatorfeil.

Standard praksis er å installere en fleksibel ekspansjonsskjøt - vanligvis en fleksibel laminert aluminiumskobling eller ekspansjonsbeslag av belgtype - med intervaller som ikke overstiger 30–40 meter på lange strake bussstrekninger, og på hvert punkt hvor bussen skifter retning eller kobles til utstyrsterminaler. Ekspansjonsløkker dannet av bøyde rørseksjoner brukes også der plassen tillater det, og gir den nødvendige aksiale bevegelseskapasiteten samtidig som lederens kontinuitet opprettholdes.

Ved utstyrsterminaltilkoblinger – for eksempel transformatorgjennomføringer, kretsbryterterminaler eller frakoblingsbryterputer – må det alltid brukes en fleksibel kontakt for å frakoble termiske bevegelser i samleskinnene fra utstyrsterminalkrefter. De fleste produsenter av transformatorer og brytere spesifiserer en maksimal tillatt terminalkraft, vanligvis i området 300–800 N radiell kraft , som en stiv samleskinneforbindelse lett ville overskredet under termisk sykling.

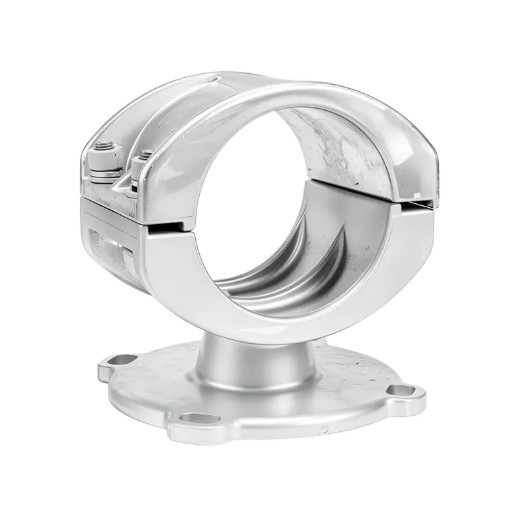

Valg av klemme og støtte maskinvare

Ytelsen til et rørformet samleskinnesystem av aluminiumslegering avhenger like mye av kvaliteten og riktig valg av støtteutstyr som av selve lederen. Dårlig klemmedesign er en av de viktigste årsakene til vibrasjonstretthetssvikt ved støttepunkter.

Faste kontra glideklemmer

Faste klemmer forankrer samleskinnen stivt på ett eller flere punkter på spennet - vanligvis midt på et langt løp - mens glide- eller ekspansjonsklemmer på alle andre støttepunkter lar lederen bevege seg aksialt. Et typisk arrangement for en 30-meters busskjøring bruker en fast klemme i midten og glideklemmer i hver ende og ved eventuelle mellomstøtter. Dette arrangementet kontrollerer termisk ekspansjonsbevegelse symmetrisk og forhindrer knekking.

Klemmematerialkompatibilitet

Klemlegemer i direkte kontakt med aluminiumsskinner bør være produsert av aluminiumslegering (fortrinnsvis samme legeringsserie) eller passende belagt støpejern for å unngå bimetallisk galvanisk korrosjon. Festemidler i rustfritt stål med isolerende skiver eller anti-galvanisk blanding anbefales der jernholdige metaller kommer i kontakt med aluminium.

Vibrasjonsdempere

Eolisk vibrasjon — resonansvibrasjonen indusert av jevn vind ved lave hastigheter på 1–7 m/s — kan forårsake tretthetssprekker ved klemmefestepunkter etter 10⁷ til 10⁹ lastesykluser . For samleskinnespenn som overstiger 8 meter på utsatte steder utendørs bør vibrasjonsdempere eller elastomere demperhylser spesifiseres. Disse er vanligvis installert innenfor 0,5 til 1,0 meter av hver støtteklemme.

Standarder og testkrav for aluminiumsrørbussskinner

Overholdelse av anerkjente standarder sikrer at den rørformede samleskinnen i aluminiumslegering du spesifiserer er produsert og testet til definerte kvalitetsgrenser. Følgende standarder er mest relevante:

• IEC 60105 — Aluminium og aluminiumslegeringer: smidde produkter til elektriske formål. Dekker kjemisk sammensetning, mekaniske egenskaper og konduktivitetskrav for 1350- og 6xxx-serielegeringer brukt i samleskinneledere.
• ASTM B241 / B241M — Standardspesifikasjon for sømløse rør av aluminium og aluminiumslegering og sømløst ekstrudert rør. Referert bredt for dimensjonstoleranser, strekkegenskaper og legeringssammensetning av 6061 og 6063 rørformede produkter.
• EN 755-2 / EN 754-2 — Europeiske standarder for runde rør av ekstrudert aluminiumslegering og trukket rør, som spesifiserer mekaniske egenskaper for 6063 og 6061 legeringer i forskjellige temperamenter.
• GB/T 5585.2 — Kinesisk nasjonal standard for samleskinner i aluminium og aluminiumslegering for elektriske formål. Relevant for prosjekter i Kina og for produkter hentet fra kinesiske leverandører av aluminiumsrør.
• IEC 62271-1 — Felles spesifikasjoner for høyspentbryter- og kontrollutstyr. Styrer temperaturøkning, kortslutningsmotstand og dielektriske ytelseskrav for samleskinnesystemer i bryteranlegg.
• IEEE Std 605 — IEEE-veiledning for bussdesign i luftisolerte nettstasjoner. Gir omfattende metodikk for strømklassifisering, mekanisk design og kortslutningskraftberegninger for utendørs samleskinneinstallasjoner.

Når du ber om tilbud fra en leverandør av aluminiumrørskinne, spesifiser hvilken standard som styrer materialegenskaper, dimensjonstoleranser og testsertifisering. Be om mølletestsertifikater (MTC) som bekrefter kjemisk sammensetning og mekaniske egenskaper for den spesifikke produksjonsbatchen, ikke generiske katalogdata.

Hva du bør vurdere når du velger en leverandør av aluminiumrørbussskinne

Anskaffelsesbeslutninger for rørformede samleskinnesystemer av aluminiumslegering innebærer mer enn å sammenligne katalogspesifikasjoner. En teknisk kompetent og kvalitetssikret leverandør reduserer prosjektrisiko gjennom design, fabrikasjon, levering og installasjonsfaser.

Ekstrudering og fabrikasjonsevne

En dyktig aluminiumsrørformet samleskinneleverandør bør operere eller ha direkte tilgang til ekstruderingspresser som er i stand til å produsere det nødvendige OD-området - vanligvis 40 mm til 300 mm OD for nettstasjonsapplikasjoner. Kontroller at leverandøren kan holde måltoleransene spesifisert av ditt design: typisk ±0,5 % på OD and ±5 % på veggtykkelse for standard EN- eller ASTM-toleranser, eller strammere toleranser for presisjonskoblingsanlegg.

Verdiskapende behandling

Mange transformatorstasjonsprosjekter krever samleskinner som ankommer forhåndskåret i lengde, med borede eller utstansede boltehull, maskinerte endeflater og belagte kontaktsoner. Bekreft om leverandøren tilbyr disse verdiøkende tjenestene internt eller gir dem underleverandører, ettersom underleverandører legger til ledetid og potensielle kvalitetskontrollhull. Egenskaper for CNC-maskinering, boring og plating er en meningsfull differensiator.

Materialsporbarhet

Full materialsporbarhet - fra emnesmeltenummeret gjennom ekstruderingskjøring, varmebehandling og sluttinspeksjon - er et krav for verktøy og kraftproduksjonsprosjekter. Leverandøren skal kunne gi varmenummer, legeringssertifisering, tempereringsbetegnelse og mekaniske testresultater som kan spores til det spesifikke produktet som sendes. Dette er spesielt viktig for prosjekter som er gjenstand for tredjepartsinspeksjon eller eieringeniørvurdering.

Kvalitetsstyring og tredjepartssertifisering

ISO 9001-sertifisering er en grunnleggende forventning for en troverdig leverandør av aluminiumsrørformet samleskinne. For kjernefysiske, offshore- eller forsvarsbaserte prosjekter kan tilleggskrav til kvalitetssystem (f.eks. ISO 3834 for sveisekvalitet, NADCAP for overflatebehandling) gjelde. Be om bevis på tredjepartsrevisjoner og be om kundereferanser fra sammenlignbare transformatorstasjoner eller overføringsprosjekter.

Ledetid og emballasje

Standard lagerprofiler (OD 50–150 mm i 6063-T6) er vanligvis tilgjengelige med leveringstider på 2–6 uker fra lagerleverandører. Egendefinerte diametre, legeringskvaliteter eller tungt bearbeidede komponenter kan kreves 8–16 uker fra bestilling. Bekreft krav til eksportemballasje – samleskinner som er over 6 meter lange krever tilpassede trekasser eller stålplater for å forhindre transportskader, og leverandørens erfaring med internasjonal fraktdokumentasjon er verdt å verifisere for grenseoverskridende prosjekter.

Beste praksis for installasjon for langsiktig pålitelighet

Selv en korrekt spesifisert rørformet samleskinne av aluminiumslegering kan underprestere eller svikte for tidlig hvis installasjonspraksisen er utilstrekkelig. Følgende punkter oppsummerer de mest kritiske installasjonskravene.

• Felles forberedelse: På alle boltede kontaktflater, rengjør aluminiumet til blankt metall med en stålbørste av rustfritt stål umiddelbart før montering. Påfør en ledende fugemasse (inneholdende sinkpartikler eller lignende) på begge flatene før bolting. Ikke la rengjorte overflater være eksponerte i mer enn ca. 30 minutter før du fullfører fugen.
• Boltmoment: Bruk Belleville fjærskiver (skivefjærskiver) under bolthoder og muttere ved alle aluminium-til-aluminium boltforbindelser. Aluminium kryper under vedvarende trykkbelastning, noe som fører til at bolteforbindelsens klemkraft reduseres over tid. Belleville-skiver kompenserer for denne avslapningen og opprettholder tilstrekkelig kontakttrykk. Følg momentplanen spesifisert av klemme- eller koblingsprodusenten - vanligvis 30–60 Nm for M12 bolter i aluminium-til-aluminium skjøter.
• Justering: Sørg for at samleskinnesegmentene er riktig justert før du strammer støtteklemmene. Sideforskyvning på mer enn 2–3 mm ved leddposisjoner introduserer bøyespenningskonsentrasjoner som reduserer utmattelseslevetiden under vind og kortslutning elektromagnetisk belastning.
• Sveisede skjøter: Der feltsveising utføres (f.eks. for ekspansjonssløyfer eller T-skjøter), bruk MIG- eller TIG-prosess med ER4043 eller ER5356 fylltråd som passer for basislegeringen. Varmebehandling etter sveising er generelt ikke nødvendig for 6063 eller 6061 samleskinneskjøter, men den varmepåvirkede sonen vil oppleve lokal reduksjon i strekkfasthet på ca. 30–40 % i forhold til T6-temperamentet — dette må tas med i den mekaniske utformingen.
• Inspeksjon etter installasjon: Gjennomfør en termografisk undersøkelse av alle boltede ledd under belastning innenfor 3 måneders igangkjøring å identifisere eventuelle høymotstandsfuger før de blir et serviceproblem. Gjenta med intervaller på ikke mer enn 3 år for kritiske distribusjonsskinnesystemer.
