Hvordan velge riktig busslinje for mellom- og lavspenningssystemer?

Hvellerdan velge riktig Bussstang for mellom- og lavspenningssystemer

Det direkte svaret: velg din samleskinne ved først å bekrefte spenningsklassen, deretter dimensjonere for kontinuerlig strømstyrke og kortslutningsmotstog, velge ledermateriale og til slutt tilpasse isolasjonen og kapslingen til installasjonsmiljøet. Enten du ferdigstiller et lavspent samleskinnedesign for et kommersielt sentralbord eller spesifiserer et mellomspent samleskinnesystem for en nettstasjon, forhindrer disse fire trinnene de vanligste og mest kostbare spesifikasjonsfeilene. Denne veiledningen dekker hvert beslutningspunkt med spesifikke data og praktiske eksempler.

Spenningsklassifisering: Utgangspunktet for enhver beslutning om busslinje

Før noen annen parameter vurderes, må driftsspenningen til systemet etableres. Spenningsklassifisering definerer isolasjonskrav, krypeavstoger, klaringsavstander og gjeldende designstandarder. Å spesifisere en samleskinne uten å bekrefte spenningsklasse først fører til underisolerte design eller unødvendig overkonstruerte og tunge sammenstillinger.

Den internasjonalt aksepterte klassifiseringen under IEC 60038 deler kraftsystemer inn i to hovedkategorier som er relevante for samleskinnedesign:

  • Lav spenning (LV): Systemer som opererer ved eller under 1000 V AC (eller 1500 V DC). Styres primært av IEC 61439-1/2 for koblingsutstyr. Typiske bruksområder inkluderer sentralbord, motorkontrollsentre, distribusjonstavler og strømfordelingsenheter for datasenter.
  • Middels spenning (MV): Systemer som opererer mellom 1 kV og 36 kV AC. Styres av IEC 62271-1 og IEC 62271-200 for metallkapslet bryterutstyr. Typiske bruksområder inkluderer primære transformatorstasjoner, oppsamlingssystemer for vind- og solparker, hovedinntakere for industrianlegg og strømforsyningsbryterutstyr.

De ingeniørmessige implikasjonene av denne klassifiseringen er betydelige. Et mellomspent samleskinnesystem på 12 kV skal tåle en lynimpulstestspenning på 75 kV BIL (Grunnleggende isolasjonsnivå) i henhold til IEC 62271-1, mens en 690 V lavspent samleskinne er testet på kun 8 kV impuls . Den nødvendige krypeavstanden for et 12 kV-system i et miljø med forurensningsgrad 3 er ca 300 mm fase-til-jord , sammenlignet med bare 25–32 mm for 690 V LV utstyr. Disse forskjellene driver kapslingsstørrelse, isolasjonsmaterialevalg og samleskinneavstand – noe som betyr at spenningsklassebeslutningen påvirker praktisk talt alle nedstrøms designparametere.

Kontinuerlig strømvurdering og tverrsnittsstørrelse

Etter å ha bekreftet spenningsklassen, er kontinuerlig strømklassifisering den neste kritiske parameteren. Samleskinnen må bære den maksimale kontinuerlige belastningsstrømmen uten å overskride den maksimalt tillatte ledertemperaturen - typisk 90°C for isolerte samleskinner and 105°C for blanke kobberskinner ved boltede kontaktpunkter i henhold til IEC 61439 og IEC 62271-1.

Strømklassifisering avhenger av ledermateriale, tverrsnittsareal, overflateareal for varmespredning, omgivelsestemperatur, ventilasjon av kabinettet og installasjonsorientering. Referansetemperaturen for de fleste IEC-standarder er 40°C . For steder der omgivelsestemperaturen regelmessig overstiger 40 °C – for eksempel ørken eller tropiske steder – må det brukes en reduksjonsfaktor. Som en generell veiledning krever hver 10°C økning i omgivelsestemperatur over 40°C ca 8–12 % reduksjon av den kontinuerlige gjeldende vurderingen.

Tabellen nedenfor gir indikative kontinuerlige strømklassifiseringer for kobbersamleskinner ved standard omgivelsesforhold, og dekker en rekke tverrsnitt som er relevante for både lavspent samleskinnedesign og mellomspenningssamleskinnesystemapplikasjoner:

Tabell 1: Veiledende kontinuerlige strømverdier for kobbersamleskinner (40°C omgivelsestemperatur, lukket installasjon, Tmax 105°C ved kontakter)
Størrelse (mm × mm) Tverrsnitt (mm²) Veiledende vurdering (A) Strømtetthet (A/mm²) Typisk applikasjon
25 × 5 125 250–300 2,0–2,4 Underfordelingstavler, grenkretser
50 × 6 300 600–700 2,0–2,3 Motorkontrollsentraler, LV panel hovedbuss
80 × 10 800 1400–1600 1,75–2,0 Hoved LV fordelingstavle
100 × 10 1000 1800–2200 1,8–2,2 LV koblingsanlegg hovedsamleskinne, busduct stigerør
120 × 12 1.440 2600–3000 1,8–2,1 Høystrøm MV/LV-grensesnitt, generatorbuss

For mellomspennings samleskinnesystemer, strømtettheten holdes vanligvis mellom 1,5 og 2,0 A/mm² for at lukkede kobberskinner skal holde seg innenfor termiske grenser. Overskridelse av dette området uten verifisert termisk testing fører til akselerert isolasjonsforringelse og kontaktoksidasjon ved boltede ledd.

Det er viktig å merke seg at disse vurderingene er veiledende. Den faktiske vurderingen for en spesifikk sammenstilling må verifiseres ved typetesting eller verifisert beregning i henhold til IEC 61439-1 vedlegg D for LV-systemer, eller termisk modellering i henhold til IEC 62271-1 for MV-systemer. Ikke bruk katalogvurderinger direkte på lukkede installasjoner uten å ta hensyn til termisk reduksjon av kapslingen.

Kortslutningsmotstandsstrøm: En ikke-omsettelig designparameter

En samleskinne som er riktig dimensjonert for kontinuerlig strøm kan fortsatt svikte katastrofalt under en feil hvis kortslutningsmotstandsvurderingen er utilstrekkelig. Kortslutningsstrøm genererer to samtidige spenninger: termisk stress fra I²t-oppvarming, og mekanisk stress fra elektromagnetiske krefter mellom tilstøtende ledere.

Termisk tåler størrelse

Kravet til termisk motstand er uttrykt som en nominell korttidsmotstandsstrøm (Icw) for en definert varighet - typisk 1 sekund for mellomspenningsutstyr og 1 sekund or 0.2 seconds for lavspenningsenheter under IEC 61439. Typiske Icw-verdier varierer fra 10 kA til 63 kA for mellomspenningskoblingsanlegg og fra 10 kA til 100 kA for lavspenningsenheter.

Bruker den adiabatiske oppvarmingsformelen A = I × √t / K , hvor K for kobber er ca. 141 A·s^0,5/mm² og for aluminium ca. 87 A·s^0,5/mm², krever et system med et 40 kA feilnivå i 1 sekund et minimum kobbertverrsnitt på ca. 284 mm² . For en 25 kA / 1 s feil er minimum kobbertverrsnitt ca 177 mm² . Kontroller alltid at det valgte tverrsnittet på samleskinnen tilfredsstiller feilnivået fra systemkortslutningsstudien – ikke fra en generisk tabell.

Elektromagnetisk kraft mellom parallelle ledere

Under en feil vil toppkortslutningsstrømmen (vanligvis 2,5 ganger RMS symmetrisk feilstrøm for asymmetrisk topp i henhold til IEC 62271-100) genererer elektromagnetiske krefter mellom tilstøtende faseledere proporsjonalt med I²/d, der d er lederseparasjonen. For en 40 kA RMS-feil med en topp på 100 kA, opplever to parallelle ledere med en avstand på 150 mm fra hverandre på et 500 mm spenn en toppkraft på ca. 6.700 N/m . Samleskinnestøtter, isolatorutkraging og ledertverrsnitt må alle verifiseres mot denne kraften for å forhindre mekanisk feil under feilretting.

Ledermaterialevalg: kobber vs aluminium

Valget mellom kobber- og aluminiumsledere påvirker strømtetthet, vekt, skjøtpålitelighet og langsiktige vedlikeholdskrav. Begge materialene brukes i mellomspennings samleskinnesystemer og lavspent samleskinnedesign, men deres respektive styrker passer til ulike brukssammenhenger.

Kobber bussbarer

Elektrolytisk tøff kobber (betegnelse C11000 eller Cu-ETP) oppnår en elektrisk ledningsevne på ~100 % IACS . Dens høye ledningsevne tillater kompakte tverrsnitt, noe som er kritisk i koblingsutstyr med begrenset plass. Kobber viser også utmerket motstand mot oksidasjon ved kontaktflater, lavere kontaktmotstand ved boltede ledd over levetiden, og bedre mekanisk krypemotstand under vedvarende boltklemmekraft sammenlignet med aluminium. Av disse grunner er kobber standard ledermateriale for innendørs mellomspenningsbryterutstyr, lavspenttavler og motorkontrollsentraler hvor kapslingsplassen er begrenset og felles pålitelighet over 30 års levetid er avgjørende.

Bussskinner i aluminium

Ledere av aluminiumslegering (typisk 1350-H19 for elektrisk kvalitet eller 6063-T6 for strukturelle samleskinneapplikasjoner) oppnår ca. 61 % IACS-ledningsevne — noe som betyr at en aluminiumsskinne krever omtrent 64 % større tverrsnittsareal enn en kobberskinne for å føre samme strøm. Imidlertid har aluminium en tetthet på ca 2,7 g/cm³ sammenlignet med kobber 8,9 g/cm³ , noe som gir aluminium en betydelig vektfordel for langsiktige buskanalsystemer og utendørs transformatorstasjonsstrukturer. En 150 mm × 10 mm aluminiumsskinne veier ca 4,1 kg/m , sammenlignet med ca 13,4 kg/m for en kobberstang med tilsvarende strømkapasitet. For utendørs busskonstruksjoner der reduksjon av isolator- og portalbelastning er et strukturelt designmål, er aluminium ofte det mer praktiske valget.

Når aluminiumsskinner er boltet til kobberutstyrsterminaler - for eksempel transformatorgjennomføringer eller kretsbryterputer - er bimetalliske overgangskontakter og ledende skjøteforbindelser obligatoriske for å forhindre galvanisk korrosjon og opprettholde lav kontaktmotstand over tid.

Isolasjonsvalg for lavspennings- og mellomspenningsapplikasjoner

Valg av isolasjon er en av de mest konsekvensbeslutninger i samleskinnespesifikasjonene. Isolasjonssvikt står for en betydelig andel av driftsavbrudd og sikkerhetshendelser. Riktig isolasjonssystem må tilpasses driftsspenningen, omgivelsesmiljøet, termisk klasse og den fysiske formen til samleskinneenheten.

Lavspenningsisolasjonssystemer

For lavspent samleskinnedesign ved spenninger opp til 1000 V AC, er følgende isolasjonssystemer oftest spesifisert:

  • PVC-hylse: Standard for 690 V AC-systemer; vurdert til 70°C eller 105°C avhengig av karakter. Lav pris og enkel å påføre. Egnet for rene innendørsmiljøer med moderat fuktighet.
  • Varmekrympende polyolefinrør: Gir et tilpasset, fuktbestandig isolasjonslag; klassifisert for 600 V til 1 kV; tilgjengelig i versjoner med to vegger med innvendig klebende tetningsmasse for forbedret miljøbeskyttelse ved IP54 eller høyere kapslinger.
  • Epoksy pulverlakk: Påført elektrostatisk og herdet for å gi et hardt, jevnt belegg med dielektrisk styrke på ca 20–25 kV/mm . Gir både elektrisk isolasjon og mekanisk overflatebeskyttelse. Mye brukt for flate samleskinner i kompakte koblingsanlegg.
  • Luftisolasjon med fasesperre: For samleskinner i metallkapslede sammenstillinger gir fase-til-fase og fase-til-jord isolerende barrierer (vanligvis laget av glassforsterket polyester eller polykarbonatplate) nødvendige klaringer uten å påføre isolasjon direkte på lederen. Denne tilnærmingen er vanlig i store LV-sentraler der samleskinner kan trenge å inspiseres eller etterdreiningsmoment under drift.

Mellomspenningsisolasjonssystemer

Et mellomspent samleskinnesystem krever vesentlig mer robust isolasjon. Ved 12 kV er driftsspenningen fase-til-jord ca 6,9 kV RMS , og systemet må tåle en 75 kV lynimpuls og en 28 kV strømfrekvens testspenning i henhold til IEC 62271-1.

  • Støpt epoksyharpiksisolasjon: Brukes i fullt isolerte og skjermede (FIS) busskanalsystemer for 12–36 kV. Hele samleskinnen er innkapslet i støpt epoksy, eliminerer luftspalter og gir pålitelig ytelse i høy luftfuktighet, forurensede eller kondenserende miljøer. Spesielt egnet for kystindustriområder og underjordiske nettstasjonsapplikasjoner.
  • Tverrbundet polyetylen (XLPE) isolasjon: Påføres prefabrikkert mellomspenningsbuskanal. Vurdert for kontinuerlige driftstemperaturer opp til 90°C og kortslutningstemperaturer opp til 250°C . Gir god fuktmotstand og mekanisk fleksibilitet for installasjoner med begrenset ruteplass.
  • Luftisolasjon med solide avstandsstykker: Den tradisjonelle tilnærmingen innen metallkledd og metallkapslet bryterutstyr. Fase-til-jord og fase-til-fase klaringer opprettholdes av epoksyharpiks eller porselensstøtteisolatorer. Krypeavstander må være i samsvar med IEC 60071-kravene for forurensningsnivået på stedet — ved forurensningsgrad 3, minimum 25 mm per kV fase-til-jord er nødvendig.
  • SF6 gassisolasjon: Brukes i gassisolert bryteranlegg (GIS) hvor hele samleskinnesystemet er innelukket i en jordet metallkapsling fylt med SF6-gass ved ca. 3–5 bar absolutt trykk. SF6 har en dielektrisk styrke ca 2,5 ganger luften ved atmosfærisk trykk, noe som tillater dramatisk reduserte innkapslingsdimensjoner. Denne tilnærmingen brukes der plassen er sterkt begrenset, for eksempel urbane underjordiske transformatorstasjoner og offshore-plattformbrytere.

Kapslingstype, IP-klassifisering og termisk reduksjon

Kapslingen som huser samleskinnesystemet har en direkte effekt på oppnåelig strømstyrke. Høyere IP-klassifiseringer begrenser luftstrømmen gjennom kabinettet, og reduserer konvektiv varmespredning fra samleskinnens overflate og krever at samleskinnen reduseres fra sin friluftsklassifisering.

Som en praktisk veiledning for strømreduksjon i lukket samleskinne basert på IP-klasse:

  • IP31 / IP42 (standard innendørs bryterutstyr): Minimal begrensning til naturlig ventilasjon. Reduksjonsfaktor ca. 0,90–1,00 i forhold til friluftsvurdering.
  • IP54 (støv- og sprutsikker): Reduserte ventilasjonsåpninger. Typisk reduksjonsfaktor 0,85–0,90 , som representerer en reduksjon på 10–15 % i dagens kapasitet.
  • IP65 / IP66 (helt forseglet): Ingen ventilasjonsåpninger; varmespredning begrenset til ledning gjennom innkapslingsvegger. Derating faktor typisk 0,75–0,85 . For høystrøms samleskinner i IP65-kapslinger kan tvungen luftkjøling eller væskekjølt bussledning være nødvendig for å holde samleskinnen innenfor termiske grenser.
  • NEMA 4X (korrosjonsbestandig forseglet): Tilsvarende termisk begrensning til IP66. Vanligvis spesifisert for matforedling, farmasøytiske og marine applikasjoner der nedvasking og kjemisk motstand er nødvendig.

Når du engasjerer en leverandør av middels lavspent samleskinne for et prosjekt som involverer IP54 eller høyere kapslinger, oppgi kapslingens IP-klassifisering og internt volum på forespørselsstadiet slik at leverandøren kan inkludere riktig reduksjonsfaktor i sine gjeldende ratingberegninger. Retroaktiv bruk av reduksjon etter at samleskinnen er spesifisert, resulterer ofte i undervurderte sammenstillinger som mislykkes i typetesting.

Busskinnekonfigurasjon: flate, rørformede og busduktformater

Samleskinner er tilgjengelige i flere fysiske formater, hver egnet til forskjellige spenningsklasser, strømområder og installasjonsmetoder. Forståelse av forskjellene gjør at det riktige formatet kan spesifiseres fra begynnelsen i stedet for å tilpasses etter at koblingsutstyrsoppsettet er fikset.

Flat rektangulær stang

Det mest brukte formatet for lavspent samleskinnedesign. Tilgjengelig i bredder fra 12 mm til 200 mm og tykkelser fra 3 mm til 20 mm i kobber eller aluminium. Flere flate stenger kan stables parallelt for å øke strømstyrken - en vanlig tilnærming i høystrøms LV-bryteranlegg der plassen i én dimensjon er begrenset. For eksempel kan to 100 mm × 10 mm kobberstenger parallelt bære ca 3600–4400 A , som effektivt dobler ratingen med en stang med en beskjeden økning i monteringshøyde.

Rørformet rundstang

Runde rørformede ledere (typisk 6063-T6 eller 6101-T61 aluminiumslegering, eller C11000 kobber) er standardformatet for utendørs mellomspent samleskinnesystemer i luftisolerte transformatorstasjoner. Den rørformede profilen maksimerer overflateareal-til-masse-forholdet for varmespredning, gir høy seksjonsmodul per vektenhet for spenning mellom støtteisolatorer, og ved spenninger over 66 kV reduserer den glatte runde overflaten korona-start gjennom jevn elektrisk feltfordeling. Rørformede samleskinner for 110–500 kV nettstasjonsapplikasjoner varierer vanligvis fra 80 mm til 200 mm OD med veggtykkelser på 6–15 mm.

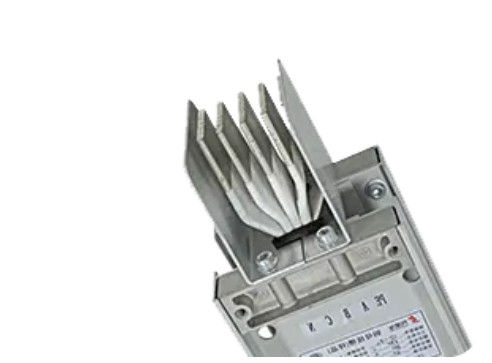

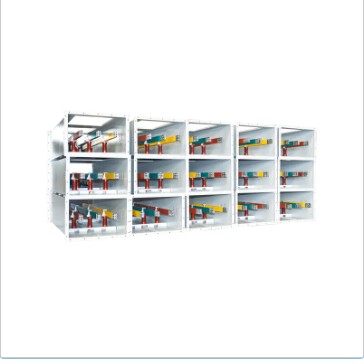

Busduct (Busway)

Prefabrikkerte bussledningssystemer består av flate eller rørformede samleskinner innelukket i et fabrikkmontert metallhus, tilgjengelig i klassifiseringer fra ca. 400 A til 6300 A for LV-applikasjoner og opp til 40 kA for generator- og transformatortilkoblinger. Busduct tilbyr fordelene med konsistente fabrikkverifiserte strømklassifiseringer, fabrikkpåført isolasjon og fasebarrierer, og rask installasjon på stedet sammenlignet med feltproduserte samleskinnekjøringer. For mellomspenningsapplikasjoner brukes støpeharpiksisolert bussledning vurdert til 12–36 kV i situasjoner der et kabelalternativ vil kreve et upraktisk antall parallelle kabler og hvor en kompakt, inspiserbar rute er nødvendig.

Gjeldende standarder og samsvarskrav

Overholdelse av passende standard er et krav om prosjektgodkjenning, ikke en valgfri kvalitetsforbedring. Standarden som styrer samleskinnesammenstillingen bestemmer typetestene som må overvåkes, rutinetestene som kreves på hver enhet, og dokumentasjonen som sluttbrukeren eller myndigheten som har jurisdiksjon (AHJ) vil kreve for idriftsettelsesgodkjenning.

  • IEC 61439-1 og IEC 61439-2: Dekk lavspenningsbryter- og kontrollenheter. IEC 61439-1 er den generelle regelstandarden; IEC 61439-2 tar for seg kraftbryter- og kontrollenheter (PSC-enheter). Typetester inkluderer verifisering av temperaturstigning, kortslutningsmotstand, dielektrisk motstand og testing av beskyttelsesgrad (IP).
  • IEC 62271-1 og IEC 62271-200: Dekk mellomspenningsbryter og kontrollutstyr. IEC 62271-200 adresserer spesifikt AC metallkapslet bryterutstyr fra 1 kV til 52 kV, inkludert typetester for den interne lysbueklassifiseringen (IAC) - en stadig mer nødvendig spesifikasjon for personellbeskyttelse i okkuperte koblingsrom. IAC rangeringer av AFLR 16 kA i 1 sekund or 25 kA i 1 sekund er vanligvis spesifisert for innendørs MV-koblingsutstyr i kommersielle og industrielle prosjekter.
  • UL 857 (bussveier): Nordamerikansk standard for bussveisystemer opp til 600 V AC, 6 000 A. Påkrevd for prosjekter i USA og Canada hvor busduct brukes til kraftdistribusjon i bygninger eller industrianlegg.
  • GB/T 5585.1 / 5585.2: Kinesiske nasjonale standarder for kobber og aluminium samleskinner for elektriske formål. Nødvendig for prosjekter i Kina og relevant ved innkjøp fra en middels lavspent samleskinneleverandør som produserer til kinesiske nasjonale standarder.
  • IEEE Std 605: IEEE-veiledning for bussdesign i luftisolerte nettstasjoner. Gir beregningsmetodikken for strømstyrke, kortslutningskraft og mekanisk spennutforming av rørformede og flate samleskinnesystemer i utendørs transformatorstasjonskonstruksjoner. Mye brukt i nordamerikanske verktøyprosjekter og for prosjekter i regioner der IEEE snarere enn IEC-standarder er kontraktsgrunnlaget.

Når du sender forespørsler til en leverandør av middels lavspent samleskinne, oppgi gjeldende standard, nødvendig typetestbevis, og om tredjeparts bevitnet testing eller tredjepartssertifiserte testrapporter er akseptable. For kritiske infrastrukturprosjekter, spesifisering av originale typetestsertifikater fra akkrediterte testlaboratorier (KEMA, CESI, CPRI eller tilsvarende) i stedet for testerklæringer som kun er produsert av produsenten, reduserer prosjektrisikoen betydelig.

Miljømessige og stedsspesifikke hensyn

Miljøforholdene på installasjonsstedet påvirker materialvalg for samleskinne, isolasjonstype, overflatebehandling og vedlikeholdsintervaller. Unnlatelse av å ta hensyn til forholdene på stedet på spesifikasjonsstadiet resulterer i for tidlig isolasjonsforringelse, akselerert korrosjon ved boltede skjøter og forkortet levetid.

Omgivelsestemperatur og høyde

For nettsteder ovenfor 1000 m høyde , lufttettheten reduseres og med det den dielektriske styrken til luft og den konvektive kjøleeffektiviteten. IEC 62271-1 krever korrigering av både de dielektriske testspenningene og gjeldende klassifisering for høyde over 1000 m. Et sted i 2000 m høyde krever en høydekorreksjonsfaktor på ca 0,94 påført den nominelle dielektrikummotstandsspenningen , som betyr at utstyr som er vurdert til 28 kV strømfrekvensmotstand ved havnivå må verifiseres på nytt ved redusert lufttetthet i høyden. Nåværende reduksjon på ca 5 % per 1 000 m over 1 000 m er et mye brukt utgangspunktanslag i påvente av detaljert termisk beregning.

Korrosjonsmiljø

ISO 9223-korrosjonskategorien på installasjonsstedet styrer nødvendig overflatebeskyttelse av samleskinneledere, støtteutstyr og kapslinger. For steder i korrosjonskategori C3 (moderat – urban industri i innlandet) eller lavere, er standard møllefinish kobber eller anodisert aluminium samleskinner med ledende skjøteforbindelser ved boltede forbindelser vanligvis tilstrekkelig. For C4 (høy - kystindustri) eller C5-M (svært høy - marine offshore), kreves tinn- eller sølvbelegg ved alle kontaktsoner, hard anodisering av aluminiumsoverflater og rustfritt stål eller varmgalvanisert støtteutstyr. I petrokjemiske og kjemiske anleggsmiljøer må det tas ytterligere hensyn til motstand mot spesifikke prosesskjemikalier, noe som kan kreve spesifikasjon av kapslingsmaterialer og pakningsforbindelser som er motstandsdyktige mot hydrogensulfid, klor eller ammoniakk.

Krav til seismisk sone

For mellomspennings samleskinnesystemer installert i seismisk sone 2 eller høyere (i henhold til IBC eller tilsvarende nasjonal kode), må samleskinnestøttestrukturen, isolatorutkraging og forankring av innkapslingen verifiseres mot jordskjelvets jordakselerasjon. Seismisk kvalifikasjon i henhold til IEEE 693 (for nettstasjoner) eller IEC 62271-300 (for innendørs bryterutstyr) kan kreves av prosjektspesifikasjonen. I høyseismiske soner er fleksible forbindelser mellom samleskinneseksjoner og mellom samleskinne og utstyrsterminaler spesielt viktige for å forhindre skade fra differensiell bevegelse under jordrystelser.

Evaluering av en middels lavspent samleskinneleverandør

Den tekniske spesifikasjonen til et samleskinnesystem er bare like pålitelig som produksjons- og kvalitetskontrollprosessene til leverandøren som produserer det. Å velge en dyktig og transparent middels lavspent samleskinneleverandør er en integrert del av anskaffelsesprosessen, ikke en sekundær vurdering.

  • Type testdokumentasjon: Be om originale typetestsertifikater – ikke bare referanser til testrapporter – som dekker temperaturøkning, kortslutningsmotstand, dielektrisk ytelse og beskyttelsesgrad for den spesifikke strømstyrken og spenningsklassen til samleskinnesystemet som leveres. Sertifikater skal identifisere testlaboratoriet, testdatoen og den eksakte produktkonfigurasjonen som er testet.
  • Materialsertifisering og sporbarhet: Leverandøren bør gi mølletestsertifikater som bekrefter lederlegeringskvalitet, temperament, kjemisk sammensetning og elektrisk ledningsevne for hver produksjonsbatch. For kobber, bekreft C11000 (Cu-ETP) eller tilsvarende; for aluminium, bekreft 1350-H19, 6063-T6 eller 6101-T61 som aktuelt.
  • Dimensjonskonsistens: Be om målinspeksjonsregistreringer eller rapporter om første artikkelinspeksjon (FAI) som bekrefter at samleskinnens tverrsnitt, retthet og hullplassering (for forhåndsborede stenger) er innenfor spesifisert toleranse. Bredde og tykkelse toleranser på ±0,5 mm eller bedre er typiske for presisjonskoblingsskinner.
  • Overflatebehandlingsevne: Bekreft om tinnplettering, sølvplettering eller hardanodisering utføres internt eller underleverandør. Intern overflatebehandling gir leverandøren direkte kontroll over beleggtykkelse, vedheft og dekning – en meningsfull kvalitetsfordel i forhold til underleverandørbehandling.
  • Kvalitetsstyringssystem: ISO 9001-sertifisering er grunnlinjen. For nytte- og kritiske infrastrukturprosjekter, be om bevis på nylige kunderevisjoner, avviksrapporter (NCR) og registreringer av korrigerende handlinger. En leverandør som er villig til å dele kvalitetsdata gir større sikkerhet enn en som bare kan tilby et sertifikatnummer.
  • Ledetid og leveringspålitelighet: Bekreft produksjonsledetider for den spesifikke legeringen, tverrsnittet og verdiøkende prosessering (skjæring, boring, plettering) som kreves. For prosjektkritiske samleskinnekomponenter, be om bevis på leveringsytelse til rett tid og klargjør leverandørens tilnærming til å administrere råmaterialetilgjengelighet i perioder med forsyningskjedebegrensninger.

Installasjon og vedlikeholdspraksis som beskytter langsiktig ytelse

Et korrekt spesifisert samleskinnesystem kan fortsatt underprestere hvis installasjon og vedlikeholdspraksis er utilstrekkelig. De vanligste installasjonsrelaterte årsakene til forringelse av samleskinnene er dårlig forberedte bolteforbindelser, feil boltemoment og uopplagt termisk ekspansjon.

Forberedelse av boltede ledd og moment

Ved hver boltede samleskinneforbindelse, rengjør begge kontaktflatene til blankt metall med en stålbørste av rustfritt stål umiddelbart før montering. Påfør ledende fugemasse (sinkbasert for aluminium, petroleumsbasert for kobber) på begge overflater. Stram boltene til produsentens spesifiserte moment - vanligvis 20–30 Nm for M10 bolter and 40–60 Nm for M12 bolter i kobber-til-kobber-forbindelser. Bruk Belleville fjærskiver under boltehoder og muttere ved alle aluminiumsskinneforbindelser for å kompensere for avslappingen av aluminiumskryping som oppstår under vedvarende trykkbelastning ved høye temperaturer.

Styring av termisk ekspansjon

Kobber har en termisk utvidelseskoeffisient på ca 17 × 10⁻⁶ /°C ; aluminium ca 23 × 10⁻⁶ /°C . På en 20 meter lang aluminiumsbuss kjører en temperaturendring på 70°C – fra kald omgivelse under idriftsettelse til fullast sommerdriftstemperatur – ca. 32 mm lineær ekspansjon . Hvis denne bevegelsen ikke tas opp av glidende støtteklemmer og fleksible ekspansjonsfuger med passende intervaller, forårsaker den resulterende trykkspenningen knekking av lederen, skade på støtteisolatorer og progressiv løsning av boltede forbindelser. Fleksible ekspansjonsfuger bør installeres med intervaller som ikke overstiger 30–40 meter på rette bussstrekninger og ved hver tilkobling til faste utstyrsterminaler.

Termografisk inspeksjon

Infrarøde termografiske undersøkelser av samleskinneboltede skjøter under driftsbelastning er det mest kostnadseffektive vedlikeholdsverktøyet for å identifisere utviklende høymotstandsforbindelser før de forårsaker termisk skade eller serviceavbrudd. For mellomspennings samleskinnesystemer og høystrøms lavspenningsenheter bør termografisk inspeksjon utføres ved igangkjøring og gjentas med intervaller på ikke mer enn 12 måneder for kritiske kretser. En felles kjører mer enn 10°C over tilstøtende tilkoblinger ved ekvivalent belastning indikerer forhøyet kontaktmotstand som krever undersøkelse og utbedring.

Ofte stilte spørsmål

Spørsmål 1: Hva er nøkkelforskjellen mellom et middels spennings samleskinnesystem og en lavspent samleskinnedesign når det gjelder tekniske krav?

A1: De primære forskjellene er isolasjonsnivå og klaringskrav. Et mellomspent samleskinnesystem som opererer på 12 kV må tåle en 75 kV BIL-impulstestspenning og opprettholde krypeavstander på ca. 300 mm fase-til-jord i miljøer med forurensningsgrad 3. En lavspent samleskinnedesign på 690 V krever kun 8 kV impulsmotstand og klaringer på 25–32 mm. Disse forskjellene drivkapslingsstørrelse, valg av isolasjonssystem, støtteisolatorspesifikasjoner og gjeldende designstandard – IEC 62271 for MV versus IEC 61439 for LV.

Q2: Hvordan bestemmer jeg riktig tverrsnitt for samleskinnene for min kontinuerlige strømbelastning?

A2: Start med det maksimale kontinuerlige strømbehovet og bruk en strømtetthet på 1,5–2,0 A/mm² for lukkede kobbersamleskinner ved 40°C omgivelsestemperatur som et første estimat. Bruk deretter reduksjonsfaktorer for omgivelsestemperatur over 40°C, kapslings IP-klassifisering og eventuell harmonisk belastning. Kontroller at det resulterende tverrsnittet også tilfredsstiller kravet til kortslutnings termisk motstand ved å bruke den adiabatiske formelen A = I × √t / K (K = 141 for kobber, 87 for aluminium). Det største av de to tverrsnittene – gjeldende karakter eller feilmotstand – styrer det endelige valget. Krysssjekk alltid mot temperaturstigningsgrensene i IEC 61439 for LV eller IEC 62271 for MV.

Q3: Når bør aluminium samleskinner velges fremfor kobber i middels og lavspenningsapplikasjoner?

A3: Aluminium er et praktisk valg når vektreduksjon er en hovedsak – spesielt for langsiktige utendørs busskonstruksjoner, overliggende nettstasjonsbussarrangementer eller prefabrikkerte busskanaler der reduksjon av strukturell belastning på støtter er et designmål. Ved omtrent en tredjedel av tettheten til kobber, gir aluminium en betydelig vektbesparelse selv når tverrsnittet økes for å kompensere for dets lavere ledningsevne på ~61 % IACS. For innendørs kompakt bryteranlegg hvor plassen er begrenset og skjøtpålitelighet over en 30-års levetid uten etterstramming er nødvendig, er kobber fortsatt det foretrukne valget.

Spørsmål 4: Hvilken dokumentasjon bør jeg be om fra en middels lavspent samleskinneleverandør for å bekrefte samsvar?

A4: Be om originale typetestsertifikater som dekker temperaturstigning, kortslutningsmotstand, dielektrisk motstand og IP-klassifisering for den spesifikke strøm- og spenningsklassen som kreves. Be også om testsertifikater fra fabrikken som bekrefter lederlegeringskvalitet, kjemisk sammensetning og elektrisk ledningsevne som kan spores til produksjonspartiet. For overflatebehandlede samleskinner, be om rapporter om pletteringstykkelse og adhesjonstestresultater. ISO 9001-sertifisering for kvalitetssystem er en minimum grunnlinje; for bruksprosjekter, be om bevis på tredjepartsrevisjoner og kundereferanser fra sammenlignbare prosjekter.

Spørsmål 5: Hvordan påvirker kapslingens IP-klassifisering strømskinnenes klassifisering?

A5: Høyere IP-klassifiseringer begrenser luftstrømmen gjennom kabinettet, og reduserer konvektiv varmespredning fra samleskinnens overflate. Ved IP54 kreves vanligvis en reduksjon på ca. 10–15 % sammenlignet med et åpent eller minimalt ventilert kabinett. Ved IP65 eller IP66 øker reduksjonen til 15–25 %, og for høystrømsapplikasjoner kan tvungen ventilasjon eller væskekjøling være nødvendig for å holde samleskinnen innenfor de nominelle temperaturgrensene. Spesifiser alltid mål-IP-klassifiseringen til samleskinnedesigneren eller leverandøren ved starten av prosjektet, slik at reduksjon blir inkorporert i designet i stedet for å oppdages etter typetesting.

Spørsmål 6: Hvor ofte skal samleskinnebolter inspiseres og trekkes til på nytt under bruk?

A6: Infrarød termografisk inspeksjon av boltede samleskinneskjøter under driftsbelastning bør utføres ved igangkjøring og gjentas med intervaller på ikke mer enn 12 måneder for mellomspennings samleskinnesystemer og høystrøms lavspenningsenheter. En skjøt som går mer enn 10°C over tilstøtende tilkoblinger ved ekvivalent belastning indikerer forhøyet kontaktmotstand som krever fysisk inspeksjon og gjenoppretting. Fysisk boltemomentverifisering og skjøtrengjøring er vanligvis planlagt hvert 3.–5. år som en del av planlagt vedlikehold, eller etter enhver feilhendelse som utsetter samleskinnen for betydelige elektromagnetiske krefter.
