Hva er en PTFE rørformet samleskinne?

En PTFE rørformet samleskinne er en høyspent kraftoverføringsenhet som bruker et metallrør (typisk kobber eller aluminium) som leder, PTFE-orientert film som det primære isolasjonsmediet, og en presisjonsmekanisk viklingsprosess for å bygge en flerlags skjermingsstruktur. Dens kjernefunksjoner inkluderer: PTFE-filmer belagt med silikonolje mellom lagene for å danne et tett, hulromfritt kontinuerlig dielektrikum; en konfigurasjon på ikke mindre enn 5 kapasitive skjermingslag (inkludert nullpotensial, graderte og jordede skjermingslag); og krypforlengelseskomponenter av silikongummi for å oppnå optimalisert elektrisk feltfordeling og forbedret krypeytelse.

Denne typen samleskinne opererer innenfor et temperaturområde på -60℃ til 250℃ , oppnår en beskyttelsesgrad på IP68 , og tilbyr utmerket korrosjonsbestandighet og høy/lav temperaturtoleranse, noe som gjør den spesialbygd for ekstreme driftsmiljøer.

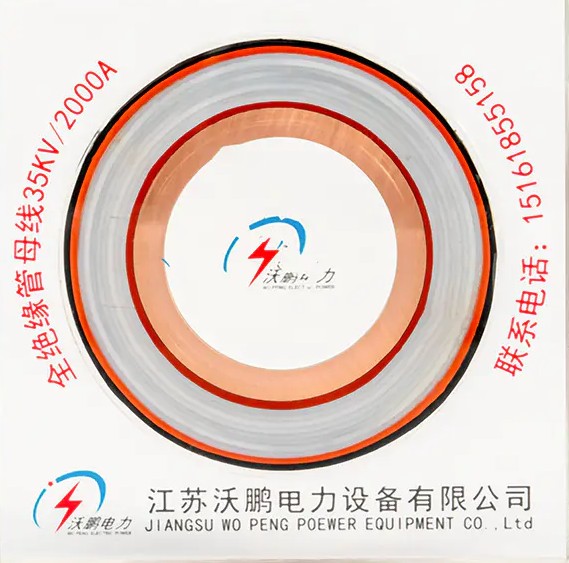

Strukturell analyse: Presisjonsdesign av femlagsbeskyttelsessystemet

Isolasjonsstrukturen til den rørformede PTFE samleskinnen vedtar et lagdelt beskyttelseskonsept fra innsiden og ut, hvor hvert lag oppfyller spesifikke elektriske og mekaniske funksjoner:

Lederlag og varmeavledningsstruktur

Lederen bruker vanligvis T2Y høyrent kobberrør med et kobberinnhold på ≥99,90 %. Sammenlignet med rektangulære ledere med samme tverrsnitt, øker den rørformede strukturen overflatearealet med 40 % og forbedrer strømtetthetsfordelingens jevnhet ved 60 % . I tekniske tester viste en Φ200×10mm kobberrørformet samleskinne som bærer 4000A en temperaturøkning 15 ℃ lavere enn konvensjonelle kabler. Den hule strukturen holder hudeffektkoeffisienten Kf≤1, og reduserer AC-motstanden med 35 % sammenlignet med rektangulære ledere; en Φ300×15mm spesifikasjon kan kontinuerlig bære 12000A .

Primært isolasjonslag: PTFE-orientert film

Det primære isolasjonslaget bruker PTFE-orientert foliefilm impregnert med silikonolje. PTFE-molekylkjeden har et spiralformet arrangement med en karbon-fluorbindingsenergi på 485kJ/mol, noe som gir materialet ekstremt høy kjemisk stabilitet. Dette isolasjonslaget forblir stabilt over et temperaturområde på -250℃ til 340℃ ; etter 10 års drift i miljøer med 80 ℃ daglig temperatursvingning, øker dielektrisk tap med bare 0,003 % .

Flerlags kapasitivt skjermingssystem

Beskyttelseslagstrukturen inkluderer vanligvis:

• Nullpotensiale skjermingslag : Fester tett til lederoverflaten for å utjevne det elektriske feltet ved lederoverflaten
• Gradert skjermingslag : Et 0,2 mm flettet kobbernettingsbelte danner en Faraday-bureffekt, som reduserer strømskinneoverflatens elektriske feltstyrke fra 2,3 kV/mm til 0,7kV/mm og eliminerer risikoen for koronautslipp fullstendig
• Jordet skjermingslag : Gir endelig beskyttelse mot jording

Konfigurasjonen av krypforlengelseskomponenter i silikongummi optimerer den elektriske feltfordelingen ytterligere, og forhindrer overflateutladning.

Beskyttende ytre lag

Det ytre laget bruker polyolefinpolymerkapper eller silikongummimaterialer med en IP68 beskyttelsesgrad, som fullstendig forhindrer inntrengning av støv og muliggjør langvarig nedsenket drift. I saltspraytester er 10-års korrosjonshastighet ≤ 0,01 mm/år .

Materialegenskaper: PTFE-tilpasningsevne til ekstreme miljøer

Som det primære isolasjonsmaterialet for samleskinner stammer PTFEs ytelsesfordeler fra dens unike molekylære struktur:

Merk at PTFE begynner betydelig termisk dekomponering ved 380 ℃, så tekniske applikasjoner bør opprettholde en temperatursikkerhetsmargin på 10-15 %, og holde driftstemperaturer under 240 ℃. Så lite som 0,1 % urenhet kan redusere varmeforvrengningstemperaturen med 12 ℃, noe som gjør kontrollen av materialrenheten kritisk.

Ytelsesfordeler: Hvorfor velge en rørstruktur

Revolusjonerende strømbærekapasitetsforbedring

Den hule rørstrukturen endrer grunnleggende strømfordelingsmønstre. State Grid UHV-prosjektets testdata viser at rørformede samleskinneløsninger forbedrer strømføringsevnen med 200 % sammenlignet med tradisjonelle rektangulære samleskinner. Prinsippet ligger i effektiv undertrykking av hudeffekten i rørformede ledere, noe som resulterer i jevnere strømfordeling og betydelig redusert AC-motstand.

Strukturelle fordeler i mekanisk styrke

Det rørformede tverrsnittets seksjonsmodul når 4 ganger det til rektangulære samleskinner. I enkeltspenns 13 meter støttekonstruksjoner tåler den 50kA kortslutt strømstøt uten deformasjon, noe som reduserer brakettens bruk med 60 % sammenlignet med tradisjonelle løsninger. Denne egenskapen gir den uerstattelige fordeler i store fabrikker, transformatorstasjoner og tunnelprosjekter.

Omfattende utvikling av miljøtilpasningsevne

Det ytre beskyttelsessystemet består anti-korrosjonssertifisering på C5-nivå. Anti-UV tri-farge hylster viser fargeforskjellendringer ΔE≤3 (CIE Lab* standard) under intenst sollys. Det beskyttende ytre laget tåler 30 meters vanndybdetrykk og sjøvannerosjon, med en designlevetid som overstiger 30 år .

Applikasjonsscenarier: Dekning fra land til dypt hav

Ny energiproduksjon

I offshore vindparkapplikasjoner, PTFE rørformede samleskinner erstatte tradisjonelt GIS-utstyr, redusere transformatorstasjonens fotavtrykk med 40 % . Dens antivibrasjonsdesign tåler kategori 12-tyfoner med en vibrasjonsakselerasjonstoleranse på 5g . I fotovoltaiske kraftstasjoner tåler PTFE-isolasjonslag daglige temperatursvingninger på 80 ℃, noe som sikrer pålitelig DC høyspenningsoverføring.

Kjemiske og korrosive miljøer

PTFE kan motstå praktisk talt alle kjente syrer, baser, organiske løsningsmidler og oksidasjonsmidler. I kjemiske produksjonsmiljøer akkumulerer ikke samleskinneoverflater lett forurensninger, og isolasjonsytelsen forringes ikke på grunn av kjemisk korrosjon. Bruken av fylte PTFE-materialer i mekanisk utstyr løser også problemet med smøreoljeforurensende produkter.

Kommunal infrastruktur og spesialprosjekter

I tverrsjøiske tunneler, integrerte forsyningskorridorer og andre fuktige eller nedsenkede miljøer, sikrer IP68-beskyttelsesgraden langsiktig pålitelig samleskinnedrift. Buede samleskinnedesign kan tilpasses bygningsoverflater med installasjonstoleranser kontrollert innenfor ±1 mm , som oppfyller de doble kravene til moderne arkitektonisk estetikk og funksjonalitet.

Ekstreme temperaturmiljøer

I ekstremt kalde områder opprettholder PTFE en viss grad av fleksibilitet ved -260 ℃ ultralave temperaturer; i industrielle miljøer med høy temperatur forblir strekkstyrken ved 260 ℃ omtrentlig 5 MPa (ca. 1/5 av romtemperaturverdien), med en bøyestyrke på 1,4 MPa , som sikrer strukturell integritet i nødstilstander.

Teknologiutvikling og fremtidige retninger

Intelligent overvåkingsintegrasjon

Neste generasjon PTFE rørformede samleskinner kan integrere innebygde fiberoptiske temperaturovervåkingssystemer for sanntids ledertemperaturovervåking. Ingeniørpraksis viser at denne teknologien kan gi tidlig varsling om potensielle hot spots 48 timer på forhånd, redusere feilraten fra 0,3/år til 0,02/år . Fremtidige iterasjoner vil integrere 5G-kommunikasjonsmoduler for å muliggjøre sanntidsopplasting av 128 driftsparametere og prediktivt vedlikehold.

Grønt materiale oppgradering

Ny generasjons produkter som bruker resirkulerte kobbermaterialer (kobberinnhold ≥95 % resirkulert materiale) reduserer karbonavtrykket med 38 % sammenlignet med tradisjonelle produkter i karbonsensitive scenarier som datasentre, i tråd med den globale trenden mot lavkarbonkraftutstyr.

Superledende teknologiutforskning

Laboratorie-trinn høytemperatur superledende kobberrørformede samleskinner har allerede oppnådd 20000A strømbærende kapasitet ved -196 ℃, med kommersiell bruk forventet rundt 2030, noe som vil omdefinere de tekniske grensene for høystrømsoverføring.

Utvalg og drift og vedlikehold Essentials

I praktiske ingeniørapplikasjoner fortjener følgende tekniske punkter oppmerksomhet:

1. Valg av veggtykkelse : For kjemiske rørtettingsapplikasjoner anbefales ufylte PTFE-hylser med veggtykkelse ≥1 mm; for elektrisk isolasjonsapplikasjoner som er utsatt for syklisk termisk sjokk, anbefales karbonfiberforsterkede modeller, med termisk utmattelseslevetid 3 ganger som for standardmodeller
2. Temperaturmargin : Alle høytemperaturapplikasjoner bør opprettholde en temperatursikkerhetsmargin på 10-15 %
3. Delvis utslippskontroll : Kvalitetsprodukter bør kontrollere delvis utslipp nedenfor 5pC (ved testspenning 1,5Ur), overlegen IEC-standardgrensen på 10pC
4. Skjermingslagsintegritet : Kontinuiteten til graderte skjermingslag påvirker direkte elektrisk feltfordeling; installasjon må unngå brudd eller krølling av kobbernettingsbelter
